F-14 Tomcat. Ostatni taniec Kocura
Powstał, by zatrzymać radzieckie bombowce daleko od lotniskowca. Łączył potężny radar, pociski Phoenix i zmienną geometrię skrzydeł – a pod koniec służby nauczył się precyzyjnie atakować cele naziemne.
Z tej publikacji dowiesz się:
- 01Dlaczego US Navy potrzebowała myśliwca zdolnego zatrzymać nalot setki kilometrów od lotniskowca.
- 02Jak radar AWG-9, pocisk AIM-54 Phoenix i dwuosobowa załoga tworzyły jeden system walki.
- 03W jaki sposób Tomcat przeszedł drogę od przechwytującego obrońcy floty do precyzyjnego samolotu uderzeniowego.
F-14 Tomcat powstał do zadania, którego skala definiowała całą konstrukcję: miał wykryć grupę radzieckich bombowców, rozdzielić cele i rozpocząć atak, zanim przeciwnik zdoła odpalić pociski przeciwokrętowe w stronę amerykańskiego lotniskowca. Wszystko inne – wielki radar, dwuosobowa załoga, zmienna geometria skrzydeł i ciężki Phoenix – wynikało właśnie z tej misji.
Po co powstał F-14
W latach sześćdziesiątych radzieckie lotnictwo dalekiego zasięgu rozwijało bombowce i pociski manewrujące zdolne zagrozić zespołom lotniskowcowym z dużej odległości. US Navy potrzebowała więc nie tylko szybkiego myśliwca, ale kompletnego systemu przechwycenia: samolotu o długim czasie patrolowania, radaru obserwującego rozległą przestrzeń oraz uzbrojenia pozwalającego zwalczyć kilka maszyn niemal jednocześnie.
Pierwszą próbą odpowiedzi był F-111B, morska odmiana wspólnego samolotu dla sił powietrznych i marynarki. Maszyna okazała się zbyt ciężka i nie spełniła oczekiwań lotnictwa pokładowego. Program anulowano, lecz opracowane dla niego radar Hughes AWG-9 i pocisk AIM-54 Phoenix zachowano. Grumman zbudował wokół nich nowy, wyspecjalizowany samolot – Model 303, późniejszy F-14.
Outer air battle
Tomcat miał walczyć na zewnętrznym pierścieniu obrony zespołu lotniskowcowego. Celem było przechwycenie nosicieli uzbrojenia, zanim ich pociski zmuszą okręty eskorty do obrony na krótkim dystansie.

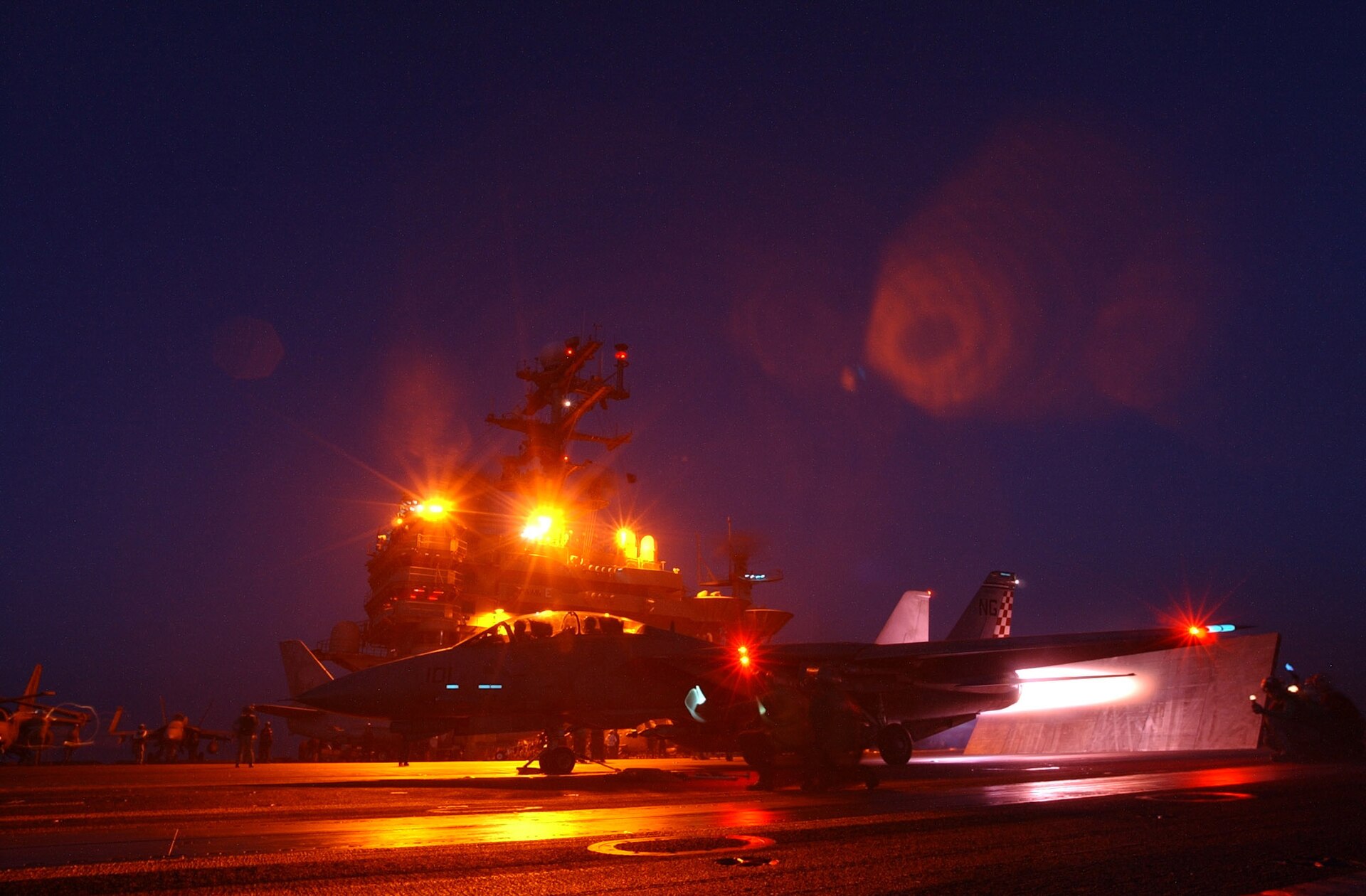

Konstrukcja podporządkowana pokładowi
Lotniskowiec wymusza sprzeczne cechy. Samolot musi być stabilny i przewidywalny podczas wolnego podejścia do lądowania, a chwilę później zdolny do szybkiego przechwycenia na dużej wysokości. Zmienna geometria pozwalała F-14 rozkładać skrzydła przy starcie, lądowaniu i patrolu oraz odchylać je do tyłu wraz ze wzrostem prędkości. Sterował tym komputer, choć załoga mogła wybrać ustawienie ręcznie.
Szeroko rozstawione gondole silników tworzyły między sobą płaską powierzchnię nośną i miejsce dla uzbrojenia pod kadłubem. Podwójne stateczniki pionowe zachowywały skuteczność przy dużych kątach natarcia, a masywne podwozie i hak hamujący przenosiły obciążenia związane z operowaniem z pokładu. Po zaparkowaniu skrzydła można było ustawić w położeniu „oversweep”, zmniejszając szerokość samolotu w zatłoczonym hangarze.
Długość
- Wartość
- 19,1 m
- Co oznaczało w praktyce
- Duży samolot wymagający ostrożnego gospodarowania miejscem na pokładzie
Rozpiętość
- Wartość
- 19,5 m – skrzydła rozłożone
- Co oznaczało w praktyce
- Duża powierzchnia nośna podczas podejścia i lotu z małą prędkością
Masa maksymalna
- Wartość
- ok. 33,7 t
- Co oznaczało w praktyce
- Zapas paliwa i ciężkie uzbrojenie kosztem dużych obciążeń konstrukcji
Prędkość maksymalna
- Wartość
- ok. 2 485 km/h
- Co oznaczało w praktyce
- Ponad Mach 2 na dużej wysokości; nie była to typowa prędkość patrolowa
Pułap
- Wartość
- ok. 16 765 m
- Co oznaczało w praktyce
- Możliwość przechwytywania celów na dużej wysokości
Napęd F-14A
- Wartość
- 2 × Pratt & Whitney TF30
- Co oznaczało w praktyce
- Wystarczający do misji, lecz problematyczny w części reżimów lotu
Wartości katalogowe zależą od wersji, konfiguracji uzbrojenia i warunków lotu. Tabela opisuje bazowy F-14A.
Dwie osoby, jeden system walki
W przedniej kabinie siedział pilot odpowiedzialny za prowadzenie samolotu, walkę manewrową i użycie części uzbrojenia. Za nim pracował RIO – Radar Intercept Officer. Obsługiwał radar, identyfikował cele, zarządzał obrazem sytuacji i wspierał przechwycenie. Nie miał własnych przyrządów do sterowania maszyną; jego stanowisko było centrum zarządzania informacją.
Taki podział nie był przeżytkiem epoki analogowej. AWG-9 potrafił śledzić wiele obiektów i prowadzić równoczesny atak pociskami Phoenix, ale człowiek musiał ocenić jakość śladów, reguły użycia broni i ryzyko pomyłki. W misjach uderzeniowych RIO przejął później także obsługę zasobnika LANTIRN oraz część zadań nawigacyjnych.
„Przewaga Tomcata nie zaczynała się w chwili odpalenia pocisku. Zaczynała się wcześniej – od zobaczenia większej części pola walki i uporządkowania informacji szybciej niż przeciwnik.”
KontekstWniosek opiera się na możliwościach systemu AWG-9 i AIM-54: śledzeniu 24 celów oraz jednoczesnym naprowadzaniu sześciu pocisków na sześć różnych obiektów.
AWG-9 i Phoenix: serce Tomcata
Radar AWG-9 dysponował trybem track-while-scan: mógł przeszukiwać przestrzeń i równocześnie utrzymywać śledzenie wielu celów. W połączeniu z AIM-54 Phoenix umożliwiał naprowadzanie sześciu pocisków na sześć oddzielnych obiektów. Była to zdolność projektowana przede wszystkim przeciw dużym formacjom bombowców i pocisków manewrujących, nie magiczna gwarancja trafienia w każdy cel.
Phoenix był największym i najcięższym pociskiem powietrze–powietrze w arsenale Tomcata. Sparrow wypełniał rolę uzbrojenia średniego zasięgu, Sidewinder służył do walki na małej odległości, a w lewej części kadłuba znajdowało się sześciolufowe działko M61A1 Vulcan kalibru 20 mm. Dobór konfiguracji zależał od misji – pełny zestaw sześciu Phoenixów imponował na fotografiach, ale nie był jedynym ani zawsze najpraktyczniejszym rozwiązaniem.
M61A1 Vulcan, 20 mm
- Rola
- Walka bezpośrednia
- Charakterystyka użycia
- Stałe działko pokładowe do bardzo krótkiego dystansu i celów naziemnych
AIM-9 Sidewinder
- Rola
- Krótki zasięg
- Charakterystyka użycia
- Pocisk naprowadzany na podczerwień, używany także w konfiguracjach mieszanych
AIM-7 Sparrow
- Rola
- Średni zasięg
- Charakterystyka użycia
- Pocisk radarowy stanowiący pomost między Sidewinderem i Phoenixem
AIM-54 Phoenix
- Rola
- Daleki zasięg
- Charakterystyka użycia
- Ciężki pocisk dla obrony floty i ataku na wiele celów
TARPS
- Rola
- Rozpoznanie
- Charakterystyka użycia
- Zasobnik fotograficzny zmieniający F-14 w platformę rozpoznania taktycznego
LANTIRN i bomby kierowane
- Rola
- Precyzyjne uderzenia
- Charakterystyka użycia
- Od lat 90. samodzielne wskazywanie celów i ataki w dzień oraz w nocy
Konfiguracje zależały od wersji samolotu, okresu służby i zadania. Późne F-14 używały także bomb rodziny Mk 80, Paveway i JDAM.
Wiele celów, jedna sekwencja ataku
Program prób Phoenix obejmował wielokrotne odpalenia do oddzielnych celów. Istotą testów nie była wyłącznie prędkość pocisku, lecz zdolność AWG-9 do utrzymania i rozdzielenia kilku ścieżek naprowadzania.
Warianty: A, B i D
Tomcat rozwijał się ewolucyjnie. Kadłub i podstawowy układ aerodynamiczny pozostawały rozpoznawalne, lecz napęd, czujniki i awionika zmieniały charakter maszyny. Największy skok użytkowy przyniosła wymiana silników TF30 na General Electric F110, a największy skok informacyjny – cyfrowa awionika i radar AN/APG-71 w wersji D.
Arsenał powietrze–powietrze nie zmieniał się równie radykalnie jak elektronika. Wszystkie trzy główne odmiany zachowały działko M61A1 oraz rodziny pocisków AIM-9, AIM-7 i AIM-54. Różnice dotyczyły kolejnych wersji pocisków, sposobu wykorzystania danych z radaru oraz stopniowo dodawanych zdolności uderzeniowych. Dlatego poniższe zestawienie oddziela uzbrojenie bazowe od wyposażenia integrowanego w toku modernizacji.
F-14A
1974–2006 w US Navy
Pierwsza generacja
Bazowa i zdecydowanie najliczniejsza wersja. Wprowadziła wszystkie cechy definiujące Tomcata: zmienną geometrię, dwuosobową załogę, AWG-9 i Phoenix. Kolejne partie otrzymywały poprawki niezawodności i awioniki, dlatego późny F-14A różnił się użytkowo od pierwszych egzemplarzy.
- Napęd
- 2 × Pratt & Whitney TF30
- Radar
- Hughes AN/AWG-9
- Produkcja
- 557 dla US Navy + 80 dla Iranu
- analogowa architektura awioniki skupiona wokół AWG-9
- silniki TF30 wymagające ostrożności przy gwałtownych zmianach przepływu
- od lat 80. część maszyn przystosowana do zasobnika rozpoznawczego TARPS
- w latach 90. integracja LANTIRN, bomb kierowanych i kolejnych modernizacji kokpitu
Uzbrojenie i konfiguracje
F-14A- stałe działko M61A1 Vulcan kalibru 20 mm
- AIM-9 Sidewinder do walki na krótkim dystansie
- AIM-7 Sparrow średniego zasięgu
- AIM-54A, a w US Navy później także AIM-54C Phoenix

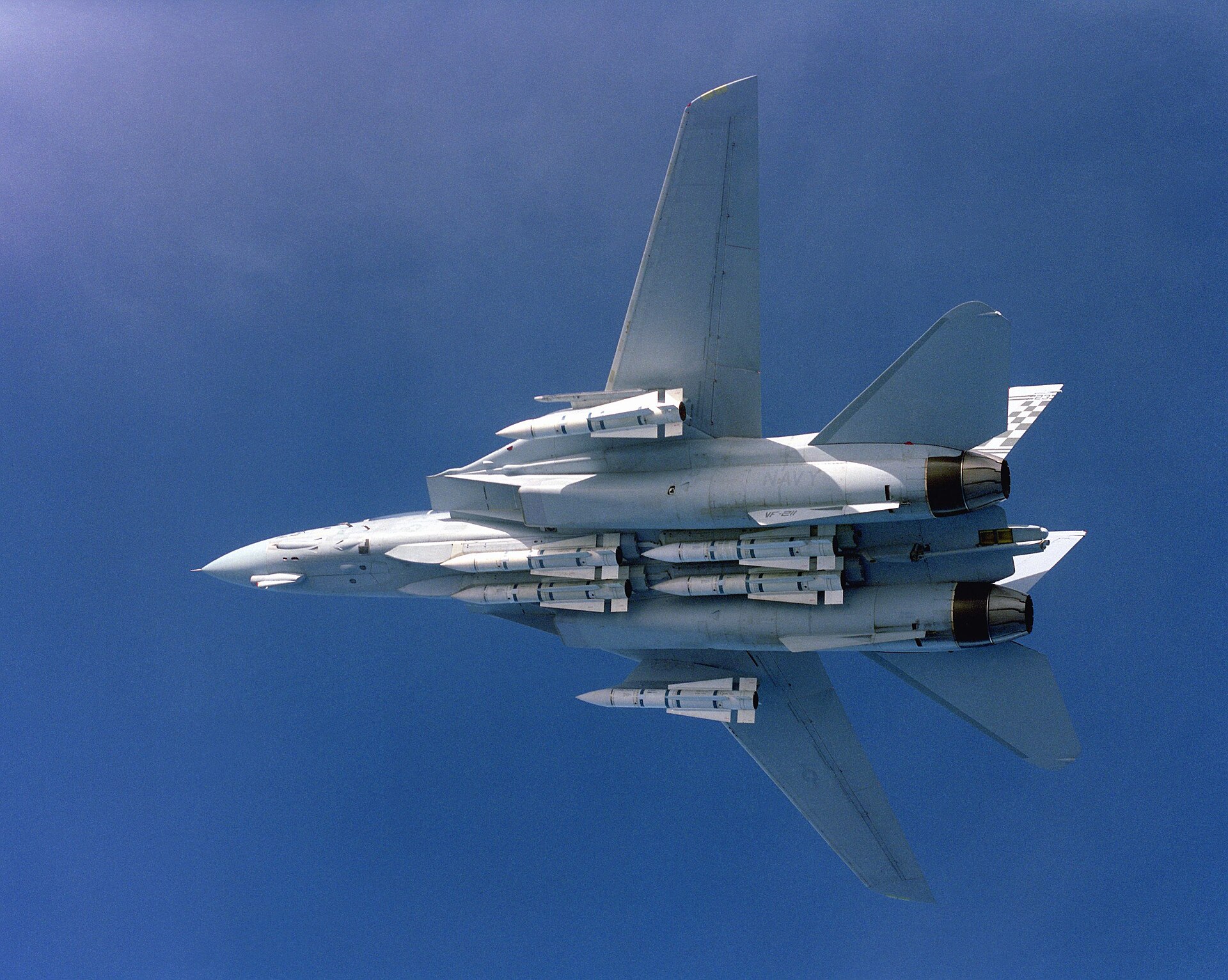

- maksymalna konfiguracja przechwytująca: 6 × Phoenix i 2 × Sidewinder
- bomby ogólnego przeznaczenia rodziny Mk 80 na późnych amerykańskich F-14A
- bomby laserowo kierowane Paveway po integracji zasobnika LANTIRN
- TARPS zamiast części uzbrojenia w misjach rozpoznawczych
Wczesny F-14A był przede wszystkim myśliwcem obrony floty. Zdolności „Bombcata” pojawiły się dopiero po modernizacjach i nie dotyczą w jednakowym stopniu wszystkich egzemplarzy, zwłaszcza maszyn irańskich.
F-14B
od 1987, początkowo F-14A+
Tomcat z właściwym napędem
Najważniejszą zmianą był napęd. F110 dawał większy ciąg, lepsze przyspieszenie i spokojniejsze zachowanie w krytycznych fazach lotu. Wersja początkowo nosiła oznaczenie F-14A+, a w 1991 roku została przemianowana na F-14B.
- Napęd
- 2 × General Electric F110-GE-400
- Radar
- AN/AWG-9
- Produkcja
- 38 nowych + 32 przebudowane F-14A
- większy zapas ciągu bez dopalania i lepsza reakcja na gaz
- mniejsze ryzyko problemów typowych dla TF30
- wyraźnie lepsze odzyskiwanie energii po manewrze
- późniejsze pakiety modernizacyjne poprawiające nawigację, samoobronę i zdolności uderzeniowe
Uzbrojenie i konfiguracje
F-14B- M61A1 oraz ten sam podstawowy zestaw AIM-9, AIM-7 i AIM-54
- AWG-9 zachowany mimo wymiany napędu
- Phoenix pozostawał uzbrojeniem dalekiego zasięgu aż do wycofania pocisku w 2004 roku
- LANTIRN wdrożony operacyjnie najpierw w eskadrze F-14B VF-103 w 1996 roku
- GBU-10, GBU-12, GBU-16 i GBU-24 rodziny Paveway
- bomby Mk 82, Mk 83 i Mk 84 oraz później amunicja JDAM
- możliwość jednoczesnego zachowania pocisków samoobrony podczas misji uderzeniowej
F-14B stał się najważniejszą platformą przejścia od obrony floty do precyzyjnych uderzeń. W Afganistanie używano m.in. konfiguracji z czterema GBU-12 albo dwiema GBU-16.
F-14D
1991–2006
Cyfrowy Super Tomcat
Najbardziej zaawansowana wersja seryjna łączyła napęd F110 z cyfrową awioniką i radarem APG-71, rozwijającym koncepcję AWG-9. F-14D otrzymał także zintegrowane czujniki pasywne oraz nowocześniejsze systemy walki elektronicznej.
- Napęd
- 2 × General Electric F110-GE-400
- Radar
- Hughes AN/APG-71
- Produkcja
- 37 nowych + 18 przebudowanych F-14A
- radar APG-71 o cyfrowym przetwarzaniu i większej odporności na zakłócenia
- połączony moduł IRST/TCS do pasywnego wykrywania i identyfikacji
- nowe wyświetlacze i komputery misji zmniejszające obciążenie załogi
- odmiana F-14D(R) zachowywała zdolność przenoszenia zasobnika TARPS
Uzbrojenie i konfiguracje
F-14D- M61A1, AIM-9 Sidewinder i AIM-7 Sparrow
- AIM-54C Phoenix współpracujący z cyfrowym radarem APG-71
- śledzenie wielu celów i możliwość równoległego prowadzenia kilku pocisków
- bomby ogólnego przeznaczenia rodziny Mk 80
- laserowo kierowane GBU rodziny Paveway z zasobnikiem LANTIRN
- GBU-31 i inne warianty JDAM integrowane w końcowym okresie służby
- F-14D(R): zasobnik TARPS do rozpoznania taktycznego
F-14D nie otrzymał zupełnie nowego katalogu pocisków powietrze–powietrze. Jego przewagą była jakość sensorów, przetwarzania danych i pełniejsze połączenie funkcji myśliwskich, uderzeniowych oraz rozpoznawczych.
Dlaczego brakuje seryjnego F-14C?
Oznaczenie F-14C przewidywano dla rozwinięcia o szerszych możliwościach działania w każdych warunkach pogodowych i misjach rozpoznawczo-uderzeniowych, ale program nie doprowadził do produkcji. W praktyce linię rozwoju poprowadzono od A przez A+/B do D.
Użytkownicy: tylko dwa państwa
F-14 nigdy nie stał się szeroko eksportowanym myśliwcem. Jego koszt, wyspecjalizowany charakter oraz wrażliwość technologii AWG-9 i Phoenix sprawiły, że używały go siły zbrojne zaledwie dwóch państw. Stany Zjednoczone eksploatowały wszystkie główne warianty, natomiast Iran otrzymał wyłącznie F-14A.
Państwa-użytkownicy
02Stany Zjednoczone
United States Navy
- Flota
- 632 egzemplarze
- Status
- Wycofany 22 września 2006
Jedyny użytkownik wersji F-14B i F-14D. W szczytowym okresie Tomcaty służyły w trzydziestu eskadrach US Navy.

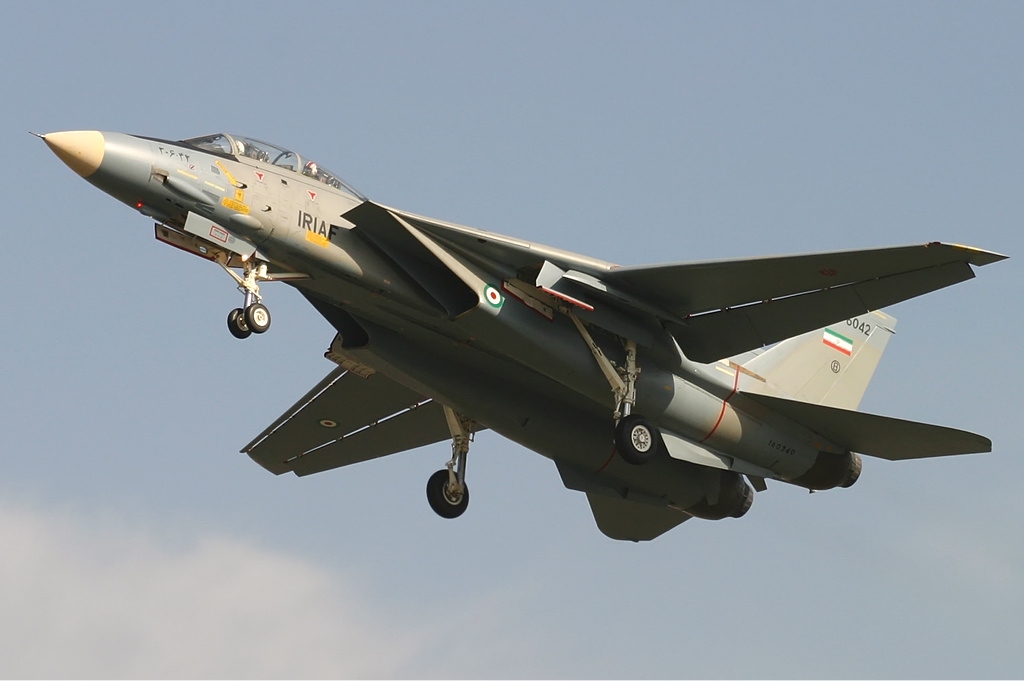

Iran
IIAF, następnie IRIAF
- Flota
- 79 z 80 zamówionych
- Status
- Eksploatacja kontynuowana; stan floty niejawny
Jedyny zagraniczny odbiorca F-14. Samoloty zamówił rząd szacha, a po rewolucji 1979 roku przejęły je siły powietrzne Islamskiej Republiki Iranu.
F-14 nie służył operacyjnie w żadnym innym państwie. Program eksportowy zakończył się na dostawach do Iranu.
Dlaczego Iran wybrał Tomcata
Iran szukał środka do przechwytywania szybkich celów naruszających jego rozległą przestrzeń powietrzną. Zestaw F-14A, AWG-9 i Phoenix oferował zasięg wykrywania oraz rażenia, którego nie zapewniały lżejsze myśliwce. Dostawy rozpoczęły się za rządów szacha; wraz z samolotami Iran otrzymał również pociski Phoenix, szkolenie i rozbudowane wsparcie techniczne.
Rewolucja islamska przerwała współpracę ze Stanami Zjednoczonymi i odcięła flotę od regularnego łańcucha dostaw. Mimo tego irańskie lotnictwo utrzymało część Tomcatów w użyciu i wykorzystało je podczas wojny iracko-irańskiej. Dokładna liczba sprawnych maszyn oraz zakres późniejszych modyfikacji pozostają trudne do niezależnego potwierdzenia, dlatego w tym materiale nie podajemy bieżącego stanu eskadr jako pewnej wartości.
Pięta achillesowa: silniki TF30
Pratt & Whitney TF30 powstał wcześniej niż F-14 i nie był idealnie dopasowany do agresywnego manewrowania myśliwcem. Przy gwałtownych zmianach przepływu powietrza mógł doświadczyć pompażu sprężarki. Niesymetryczna utrata ciągu przy szeroko rozstawionych silnikach wprowadzała silny moment odchylający i mogła prowadzić do utraty kontroli.
Piloci nauczyli się respektować ograniczenia napędu, lecz dopiero F110-GE-400 w F-14B i F-14D zmienił bilans maszyny. Większy i bardziej przewidywalny ciąg poprawiał start z katapulty, odejście na drugi krąg, przyspieszenie oraz manewrowanie. Samolot, który wcześniej często musiał ostrożnie gospodarować energią, otrzymał napęd bliższy potencjałowi płatowca.
Od obrony floty do Bombcata
Pierwsze dyżury operacyjne F-14 rozpoczęły się w 1974 roku. W sierpniu 1981 roku Tomcaty zestrzeliły dwa libijskie Su-22 nad Zatoką Wielkiej Syrty, a w styczniu 1989 roku para F-14A starła się z dwoma MiG-23. Te epizody utrwaliły wizerunek samolotu przewagi powietrznej, choć większość jego służby stanowiły patrole, eskorty i gotowość do przechwycenia.
Po zakończeniu zimnej wojny malało znaczenie klasycznego ataku radzieckich bombowców na lotniskowiec. Jednocześnie US Navy potrzebowała samolotu uderzeniowego po wycofaniu A-6 Intrudera. Integracja LANTIRN pozwoliła Tomcatowi samodzielnie wyszukiwać i podświetlać cele dla bomb kierowanych. W operacjach nad Bałkanami, Afganistanem i Irakiem F-14 wykonywał precyzyjne uderzenia, rozpoznanie TARPS oraz zadania wsparcia innych maszyn.
W Iranie samolot od początku pełnił inną rolę organizacyjną niż w US Navy: nie bronił lotniskowców, lecz rozległej przestrzeni państwa i jego infrastruktury. Duży radar pozwalał wykorzystywać F-14 również jako węzeł informacyjny wspierający inne myśliwce. Jednocześnie embargo uczyniło dostęp do części, pocisków i wyspecjalizowanej obsługi stałym ograniczeniem eksploatacji.
Bilans bojowy: zwycięstwa i straty
Bilans F-14 trzeba rozdzielić według użytkownika i jakości dokumentacji. Dla US Navy istnieje oficjalny wykaz pięciu zwycięstw powietrznych: czterech nad samolotami i jednego nad śmigłowcem. Jedyną potwierdzoną stratą Tomcata od ognia przeciwnika był F-14A+ eskadry VF-103, zestrzelony nad Irakiem 21 stycznia 1991 roku.
Irański zapis wojny z Irakiem jest znacznie trudniejszy do odtworzenia. U.S. Naval Institute przytacza około 150 zwycięstw przypisywanych irańskim Tomcatom, inne zestawienia podają liczby od znacznie niższych do około 160. Również straty – bojowe, przypadkowe i wynikające z awarii – bywają łączone w jeden bilans. Dlatego wartości dla Iranu pokazujemy jako szacunek, a nie oficjalny wynik możliwy do porównania jeden do jednego z danymi US Navy.
Bilans operatorów
US Navy
zwycięstw powietrznych
2 × Su-22, 2 × MiG-23 oraz 1 × Mi-8
strata od ognia przeciwnika
F-14A+ VF-103, Irak, 21 stycznia 1991
Bilans daje stosunek 5:1, ale nie obejmuje samolotów utraconych w wypadkach, awariach ani podczas szkolenia. W 2003 roku jeden F-14A rozbił się nad Irakiem wskutek awarii – nie jest liczony jako strata bojowa.
Iran
zwycięstw przypisywanych
wojna iracko-irańska, 1980–1988
strat wojennych w opracowaniach
liczba łączy różne przyczyny i pozostaje sporna
Nie istnieje publiczny, kompletny i obustronnie zweryfikowany rejestr. Część zwycięstw ma mocne potwierdzenie, część opiera się na relacjach irańskich załóg; podobnie nie wszystkie utracone Tomcaty zostały zestrzelone przez przeciwnika.
Zwycięstwo oznacza zniszczenie celu w walce powietrznej. Strata bojowa oznacza samolot utracony wskutek działania przeciwnika. Wypadki, awarie i friendly fire należy liczyć oddzielnie, jeśli źródła pozwalają je rozróżnić.
19 VIII 1981
- Użytkownik
- US Navy / VF-41
- Wydarzenie
- Starcie nad Zatoką Wielkiej Syrty z libijskimi Su-22
- Bilans
- 2 Su-22 zestrzelone, bez strat F-14
4 I 1989
- Użytkownik
- US Navy / VF-32
- Wydarzenie
- Walka z libijskimi MiG-23 na północ od Tobruku
- Bilans
- 2 MiG-23 zestrzelone, bez strat F-14
21 I 1991
- Użytkownik
- US Navy / VF-103
- Wydarzenie
- Misja eskortowa nad Irakiem; trafienie pociskiem ziemia–powietrze
- Bilans
- 1 F-14A+ utracony; pilot uratowany, RIO w niewoli
6 II 1991
- Użytkownik
- US Navy / VF-1
- Wydarzenie
- Przechwycenie irackiego śmigłowca Mi-8
- Bilans
- 1 Mi-8 zestrzelony pociskiem AIM-9M
1980–1988
- Użytkownik
- Iran / IRIAF
- Wydarzenie
- Wieloletnie działania przeciw lotnictwu Iraku
- Bilans
- około 150 zwycięstw przypisywanych; dokładny bilans sporny
1 IV 2003
- Użytkownik
- US Navy / VF-154
- Wydarzenie
- Awaria podczas nocnej misji uderzeniowej nad Irakiem
- Bilans
- 1 F-14A utracony niebojowo; obaj lotnicy uratowani
Tabela rozdziela zestrzelenia, straty od ognia przeciwnika i zdarzenia niebojowe. Irański bilans pozostaje szacunkiem.
Oś czasu
11 wydarzeńStart programu VFX
US Navy rozpoczyna prace nad następcą F-111B; zwycięża projekt Grummana.
Pierwszy lot
Prototyp F-14A po raz pierwszy wzbija się w powietrze.
Wejście do służby
Pierwsze eskadry Tomcatów rozpoczynają rejs operacyjny na USS Enterprise.
Tomcaty trafiają do Iranu
Rozpoczynają się dostawy F-14A dla jedynego zagranicznego użytkownika samolotu.
Pierwsze zwycięstwa US Navy
F-14 zestrzeliwują dwa libijskie Su-22 nad Zatoką Wielkiej Syrty.
F-14A+
Do służby trafia odmiana z silnikami F110, później przemianowana na F-14B.
Debiut F-14D
Najbardziej zaawansowany seryjny Tomcat łączy silniki F110 z radarem APG-71 i cyfrową awioniką.
LANTIRN
Pierwsza eskadra wdraża zasobnik celowniczy, otwierając erę „Bombcata”.

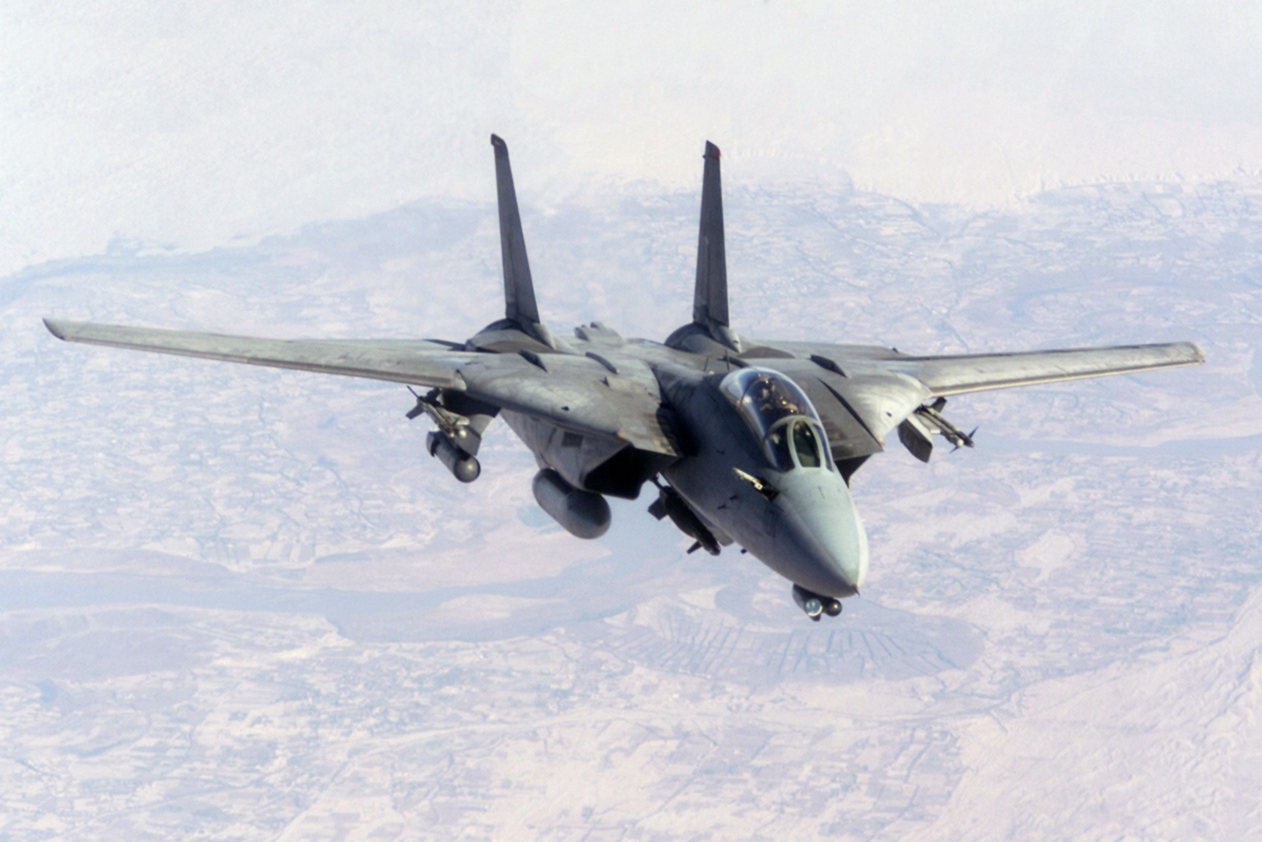

Precyzyjne uderzenia w Afganistanie
F-14B wykonują dalekie misje uderzeniowe, wykorzystując LANTIRN i bomby kierowane.
Koniec służby Phoenixa
US Navy wycofuje AIM-54, zamykając epokę uzbrojenia stworzonego dla dalekosiężnej obrony floty.
Koniec służby US Navy
Ostatnia eskadra F-14, VF-213, oficjalnie żegna Tomcaty.
Top Gun: gdy Tomcat stał się gwiazdą
Maszyna, która zagrała samą siebie
F-14 był już zaawansowanym myśliwcem US Navy, ale dopiero „Top Gun” z Tomem Cruisem przeniósł jego sylwetkę z pokładów lotniskowców do masowej wyobraźni. Film uczynił z Tomcata nie tylko sprzęt wojskowy, lecz symbol prędkości, elitarności i lotniczego stylu lat osiemdziesiątych.
Kamera wykorzystała wszystko, co wizualnie odróżniało F-14: szeroko rozstawione silniki, podwójne stateczniki, zmieniający się skos skrzydeł i dwuosobową kabinę pilota oraz RIO. Dynamiczne ujęcia prawdziwych samolotów i operacji pokładowych sprawiły, że widzowie rozpoznawali Tomcata nawet bez znajomości jego nazwy. National Naval Aviation Museum opisuje go jako prawdopodobnie najbardziej rozpoznawalny myśliwiec US Navy właśnie dzięki głównej roli w filmie.
- 1986
- premiera „Top Gun”
- 2022
- premiera „Top Gun: Maverick”
- 36 lat
- między filmami
PerspektywaWarto rozdzielić dwie rzeczy: film nie stworzył wartości bojowej F-14, ale utrwalił jego wizerunek skuteczniej niż niemal każda kampania promocyjna. „Top Gun: Maverick” ponownie uruchomił tę pamięć 36 lat później.
Ocena konstrukcji
F-14 bywa oceniany przez pryzmat prędkości maksymalnej, liczby pocisków lub popkultury. Trafniejsza ocena wymaga spojrzenia na zadanie. Jako obrońca floty łączył zasięg czujników, długotrwałość patrolu, ciężkie uzbrojenie i pracę dwuosobowej załogi. Jako myśliwiec był zwrotny jak na swoje rozmiary, lecz jego masa i pierwsza generacja silników wymagały dyscypliny.
- bardzo duży zasięg wykrywania i możliwość śledzenia wielu celów
- unikatowe połączenie AWG-9 i AIM-54 Phoenix
- szeroki zakres prędkości dzięki zmiennej geometrii skrzydeł
- duży zapas modernizacyjny: rozpoznanie, LANTIRN i broń precyzyjna
- dwuosobowa załoga dobrze dopasowana do złożonych misji
- wysokie koszty obsługi starzejącej się konstrukcji
- masa i złożoność mechanizmu zmiany geometrii
- problematyczne silniki TF30 w wersji F-14A
- duże wymagania wobec personelu pokładowego i zaplecza części
- ograniczona liczba najnowocześniejszych F-14D
Dlaczego nie dostał następcy jeden do jednego
US Navy wycofała F-14 w 2006 roku. Zadecydowały koszty utrzymania, zużycie płatowców, zakończenie produkcji części oraz zmiana priorytetów. F/A-18E/F Super Hornet był prostszy logistycznie i mógł przejąć większość zadań myśliwskich oraz uderzeniowych, choć nie kopiował dokładnie kombinacji radaru, długotrwałości lotu i ciężkiego pocisku Phoenix.
Dziedzictwem Tomcata nie jest więc wyłącznie charakterystyczna sylwetka. Samolot pokazał wartość sieciowego myślenia o walce powietrznej: przewagę buduje połączenie sensorów, uzbrojenia, załogi i informacji z innych platform. Współczesne myśliwce realizują tę ideę za pomocą znacznie większej automatyzacji, łączy danych i nowej generacji pocisków.
Produkcja w liczbach
632 samoloty
Łącznie dla amerykańskiej marynarki: maszyny rozwojowe i seryjne wszystkich głównych wersji.
80 zbudowanych
Zamówiono 80 F-14A; 79 dostarczono przed rewolucją, ostatni egzemplarz pozostał w USA.
712 egzemplarzy
Produkcja wszystkich Tomcatów – liczba niewielka wobec masowych myśliwców, ale wystarczająca do stworzenia ikony.
Co warto zapamiętać
- F-14 nie był pojedynczą „superbronią”, lecz węzłem systemu obrony floty: wykrywał, klasyfikował i zwalczał wiele celów na dużym dystansie.
- Zmienna geometria skrzydeł dawała szeroki zakres użytecznych prędkości, lecz zwiększała masę, złożoność i koszt obsługi.
- Największą słabością F-14A były silniki TF30; napęd F110 radykalnie poprawił osiągi i bezpieczeństwo wersji B oraz D.
- Modernizacje LANTIRN, TARPS i uzbrojenie precyzyjne sprawiły, że konstrukcja zrodzona w zimnej wojnie pozostała użyteczna w konfliktach XXI wieku.
Źródła
- F-14A Tomcat – historia i specyfikacja – Naval History and Heritage Command / National Naval Aviation Museum
- F-14D Tomcat – historia i specyfikacja – Naval History and Heritage Command / National Naval Aviation Museum
- Tomcat program to mark famed fighter’s end – Naval Air Systems Command
- Backgrounder – AIM-54 Phoenix Missile – Naval Air Systems Command
- Contributions of Langley Research Center to U.S. Military Aircraft of the 1990s – NASA
- Grumman F-14D(R) Tomcat – Smithsonian National Air and Space Museum
- Top Gun 30 Years Ago – Department of the Navy / National Naval Aviation Museum
- The TOPGUN Legacy: Making Mavericks – U.S. Fleet Forces Command
- Historic Aircraft: A Premier Fighter – U.S. Naval Institute
- Aircraft Credited with Being Destroyed by U.S. Navy and Marine Corps Since World War II – Naval History and Heritage Command
- H-Gram 058 – Operation Desert Storm in January 1991 – Naval History and Heritage Command
- Iranian F-14 Tomcat Units in Combat – Osprey Publishing – Tom Cooper, Farzad Bishop
Sebastian Baryś
Na co dzień nie zajmuję się zawodowo historią, jednak pomysł stworzenia tego serwisu dojrzewał we mnie przez kilka miesięcy. Jestem pasjonatem historii, a szczególnie okresu II wojny światowej. Dorastałem na „Sensacjach XX wieku” Bogusława Wołoszańskiego, poznając je zarówno w telewizji, jak i w formie książek oraz audycji. Pisanie publikacji pozwala mi łączyć zamiłowanie do odkrywania przeszłości z potrzebą opowiadania o niej w sposób rzetelny, przystępny i angażujący.
