Bell UH-1 Iroquois (Huey). 70 lat legendy kawalerii powietrznej, która zredefiniowała współczesne pole walki

Turbowałowa rewolucja: Koniec epoki tłokowej i narodziny XH-40

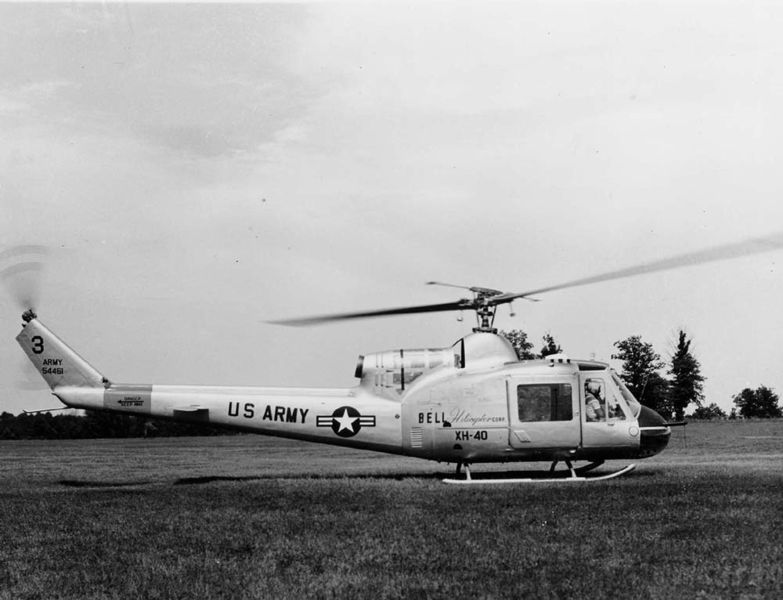

Gdy 20 października 1956 roku na lądowisku przyzakładowym koncernu Bell w Hurst w Teksasie piloci doświadczalni Floyd Carlson i Elton Smith pociągnęli za dźwignię skoku ogólnego i skoku okresowego prototypu XH-40, nikt z obecnych na płycie inżynierów nie przewidywał, że asystuje przy narodzinach absolutnej ikony nowożytnej wojskowości. Maszyna oznaczona fabrycznym symbolem Bell Model 204 uniosła się stabilnie w powietrze, a z dyszy wylotowej na jej grzbiecie zamiast kłębów niebieskawego spalinowego dymu silnika tłokowego wydobywało się jedynie przezroczyste, falujące od gorąca powietrze spalin turbiny gazowej. Był to moment, w którym lotnictwo śmigłowcowe ostatecznie wyszło z wieku niemowlęcego.

Doświadczenia wojny w Korei (1950–1953) dobitnie obnażyły fundamentalne ograniczenia ówczesnych wiropłatów. Choć konstrukcje takie jak Sikorsky H-19 Chickasaw czy mały Bell H-13 Sioux udowodniły niezastąpioną wartość ewakuacji rannych z linii frontu, były bezlitośnie krępowane przez swoje jednostki napędowe. Ciężkie, skomplikowane i wrażliwe na przegrzanie tłokowe silniki gwiazdowe (jak Pratt & Whitney R-1340 czy Wright R-1820) charakteryzowały się fatalnym stosunkiem mocy do masy własnej. W gorącym, wilgotnym powietrzu i na górzystych lądowiskach zjawisko obniżonej gęstości powietrza (density altitude) drastycznie redukowało ciąg wirnika nośnego. Śmigłowiec tłokowy, który na poziomie morza zabierał ośmiu żołnierzy, na wysokości 1500 metrów z trudem odrywał się od ziemi z pilotem i dwoma rannymi. Dodatkowo wielocylindrowe silniki gwiazdowe generowały potężne wibracje mechaniczne, niszczące struktury płatowca, a czas niezbędny na ich rozgrzanie przed startem alarmowym wykluczał natychmiastowe wsparcie wojsk lądowych.

W 1952 roku Departament Armii USA zdefiniował zapotrzebowanie na lekki śmigłowiec ogólnego przeznaczenia (utility helicopter), zdolny do natychmiastowego startu w każdych warunkach klimatycznych, zabierający na pokład co najmniej 360 kg ładunku lub zestaw noszy z rannymi. Do rozstrzygniętego w 1955 roku konkursu stanęło dwadzieścia projektów, lecz bezkonkurencyjna okazała się propozycja Bell Aircraft Corporation. Główną przyczyną tego zwycięstwa było bezkompromisowe postawienie na zupełnie nowy typ napędu – turbowałowy silnik lotniczy.

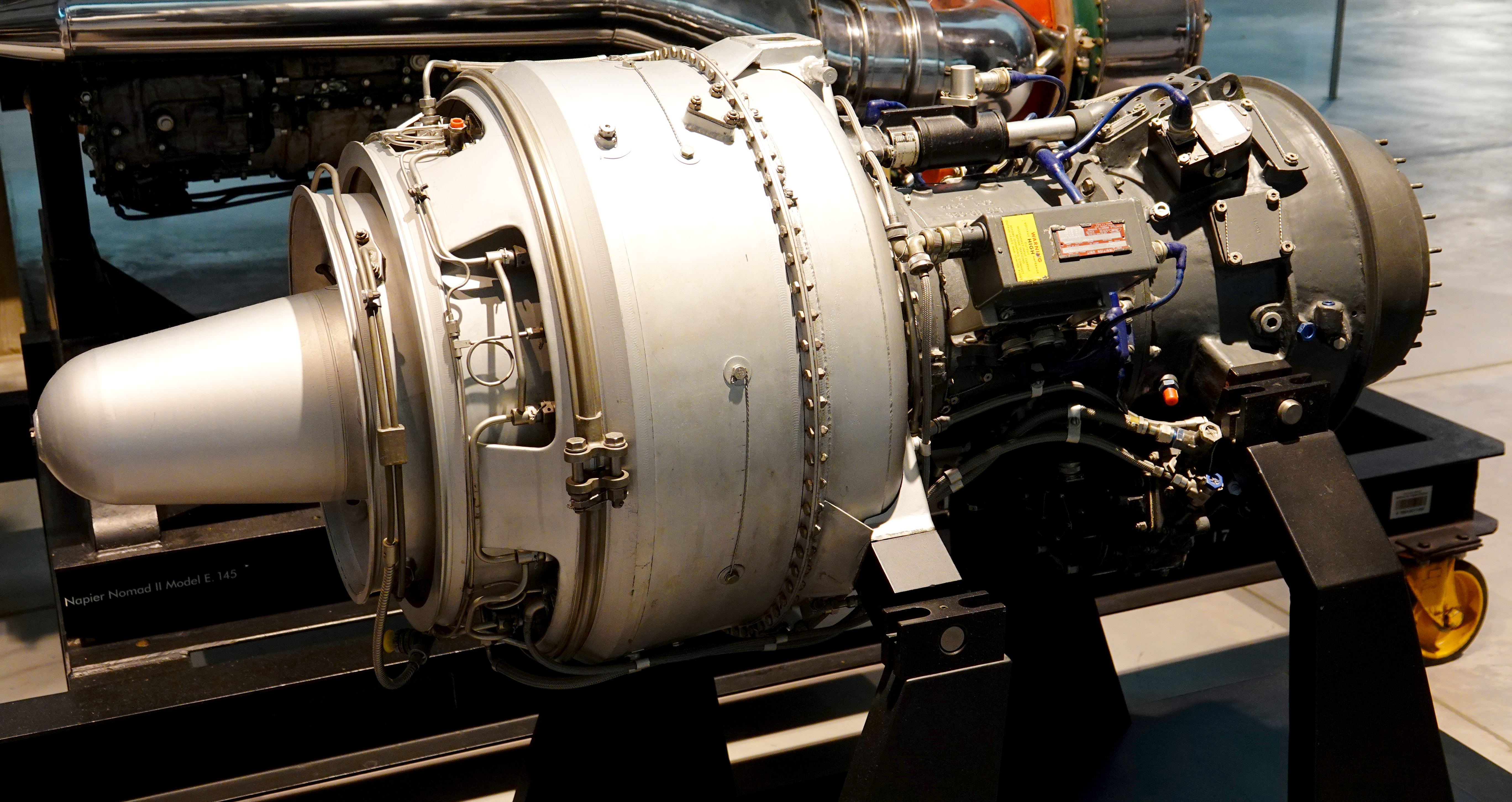

Jednostką napędową wybraną dla prototypu XH-40 stał się rewolucyjny silnik Lycoming T53 (oznaczenie fabryczne LTC1B-1), zaprojektowany w zakładach w Stratford w stanie Connecticut przez zespół pod kierownictwem dr. Anselma Franza. Franz, wybitny austriacki inżynier mechanik, był w czasie II wojny światowej głównym konstruktorem pierwszego masowo produkowanego lotniczego silnika turboodrzutowego na świecie – Junkers Jumo 004, napędzającego myśliwiec Messerschmitt Me 262. Po przetransportowaniu do Stanów Zjednoczonych w ramach operacji Paperclip Franz wykorzystał swoją bezcenną wiedzę o termodynamice turbin do stworzenia napędu dedykowanego wiropłatom.

Dr Franz zastosował w silniku T53 genialny w swej prostocie układ odwróconego przepływu (reverse-flow). Powietrze zasysane było w tylnej części sprężarki, przemieszczało się przez pięć stopni osiowych i jeden stopień odśrodkowy, trafiało do komory spalania, po czym gazy spalinowe zawracały w kierunku osi wału, napędzając dwustopniową turbinę sprężarki oraz wolną turbinę mocy (free power turbine). Taka architektura pozwoliła na skrócenie długości silnika do zaledwie 120 centymetrów i umieszczenie go w zwartej obudowie na grzbiecie kadłuba, bezpośrednio za przekładnią główną. Silnik T53-L-1 generował moc 700 KM, ważąc zaledwie 210 kilogramów – trzykrotnie mniej niż silnik tłokowy o porównywalnej mocy. Co więcej, silnik turbowałowy nie wymagał skomplikowanego układu chłodzenia cieczą czy gigantycznych wentylatorów chłodzących cylindry, a czas jego uruchomienia do parametrów startowych wynosił zaledwie kilkadziesiąt sekund.

Drugim filarem sukcesu konstrukcji Bella był unikalny wirnik nośny opracowany przez inżyniera-filozofa Arthura Younga. Zamiast wielołopatowych, w pełni przegubowych wirników stosowanych przez Sikorsky'ego, w których każda łopata wymagała skomplikowanych łożysk wahliwych, odchylających i osiowych, Young postawił na wirnik dwułopatowy, półsztywny (typu kołyskowego – teetering rotor). Cały wirnik wychylał się jak pojedynczy drąg na centralnym przegubie kardana, a nad piastą umieszczono prostopadłą do łopat belkę stabilizującą (stabilizer bar) z obciążnikami na końcach. Działając na zasadzie żyroskopu, belka mechanicznie tłumiła gwałtowne podmuchy wiatru i drgania, samoczynnie przywracając płaszczyznę wirowania łopat do położenia ustalonego. Rozwiązanie to drastycznie upraszczało obsługę naziemną, redukowało liczbę ruchomych części podlegających zużyciu i zapewniało śmigłowcowi zdumiewającą stateczność w zawisie.

Komisja Howze’a i aeromobilność: Wyzwolenie piechoty z tyranii terenu

Choć UH-1 wszedł do służby w 1959 roku w wersji UH-1A jako maszyna dyspozycyjna i medyczna, prawdziwa rewolucja doktrynalna miała dopiero nadejść. Na początku lat sześćdziesiątych Stany Zjednoczone stanęły w obliczu rosnącego zaangażowania w Azji Południowo-Wschodniej. Teatr działań w Wietnamie charakteryzował się gęstą dżunglą, bagnistymi deltami rzek, łańcuchami górskimi i niemal całkowitym brakiem bitej sieci drogowej. W takich warunkach klasyczna dywizja piechoty poruszająca się na ciężarówkach lub transporterach opancerzonych była przykuta do wąskich grobli i leśnych traktów, stając się idealnym celem dla zasadzek Vietcongu.

Wiosną 1962 roku sekretarz obrony Robert McNamara powołał specjalną komisję pod nazwą Tactical Mobility Requirements Board, na czele której stanął generał broni Hamilton H. Howze – wybitny oficer wojsk pancernych i entuzjasta lotnictwa wojskowego. Zadaniem Komisji Howze’a było zbadanie, w jaki sposób technologia śmigłowcowa może radykalnie przekształcić taktykę walki lądowej. W opublikowanym w sierpniu 1962 roku raporcie generał Howze sformułował tezę, która zaszokowała tradycyjnych sztabowców: śmigłowiec nie powinien być jedynie pomocniczym środkiem transportu na tyłach, lecz organicznym, głównym narzędziem manewru taktycznego i walki ogniowej wojsk lądowych.

Eksperyment sprawdzający postulaty Howze’a przeprowadzono w Fort Benning w stanie Georgia. W lutym 1963 roku sformowano tam 11. Dywizję Powietrznodesantową (Testową) pod dowództwem generała Harry'ego W.O. Kinnarda. Formacja ta odrzuciła czołgi, ciężkie haubice ciągnione i konwencjonalne tabory samochodowe. W zamian została nasycona bezprecedensową liczbą wiropłatów – dywizja otrzymała ponad 400 maszyn, z czego trzon stanowiły nowe śmigłowce UH-1D i UH-1B. Przez dwa lata intensywnych ćwiczeń w Karolinie Północnej wypracowano procedury desantowania całych batalionów piechoty na nieprzygotowane leśne polany, korygowania ognia lekkich haubic przenoszonych na zawiesiach pod śmigłowcami Chinook oraz bezpośredniego wsparcia ogniowego z powietrza.

Wyniki prób przeszły najśmielsze oczekiwania Pentagonu. W lipcu 1965 roku prezydent Lyndon B. Johnson ogłosił przekształcenie jednostki testowej w 1. Dywizję Kawalerii (Airmobile) i natychmiastowe skierowanie jej do Wietnamu. W sierpniu tego samego roku armada okrętów transportowych przewiozła dywizję wraz z jej śmigłowcami do prowincji Binh Dinh. W rejonie An Khê żołnierze wykarczowali w dżungli gigantyczną bazę Camp Radcliff, znaną powszechnie jako „Golf Course” ze względu na pieczołowicie ściętą trawę, mającą zapobiegać wzbijaniu chmur pyłu przez setki startujących jednocześnie Hueyów. Rozpoczynała się pierwsza w dziejach wojen era pełnej kawalerii powietrznej.

Ia Drang: Hekatomba lądowiska LZ X-Ray i sprawdzian doktryny

Ostateczny, krwawy egzamin doktryna aeromobilności zdała zaledwie trzy miesiące po przybyciu dywizji do Azji. W listopadzie 1965 roku wywiad amerykański zlokalizował koncentrację regularnych pułków Północnowietnamskiej Armii Ludowej (NVA) w odludnym, górzystym rejonie płaskowyżu Tay Nguyen, u podnóża masywu Chu Pong w dolinie rzeki Ia Drang, tuż przy granicy z Kambodżą. Zadanie odnalezienia i związania walką sił przeciwnika otrzymał 1. batalion 7. Pułku Kawalerii Powietrznej pod dowództwem podpułkownika Harolda G. „Hala” Moore'a.

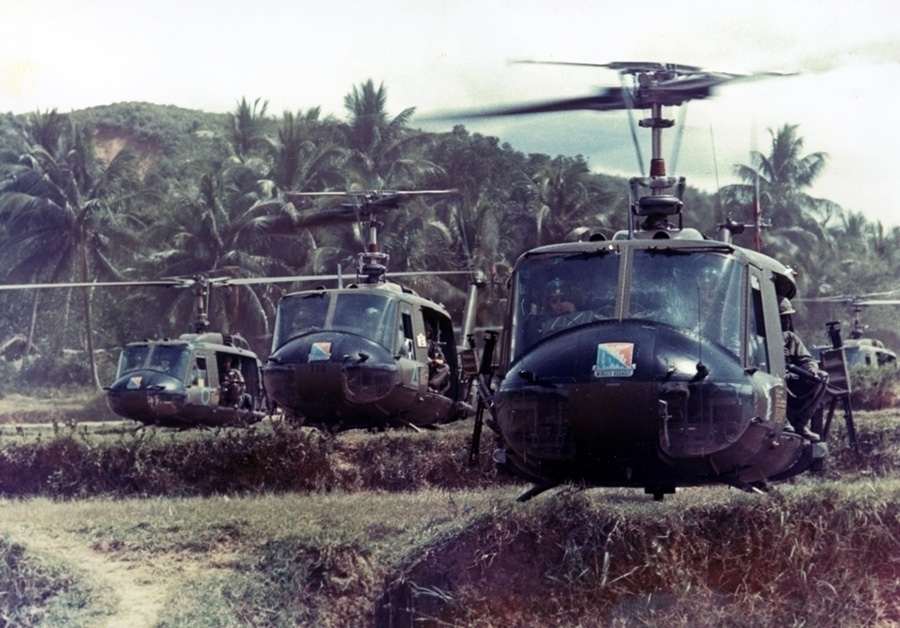

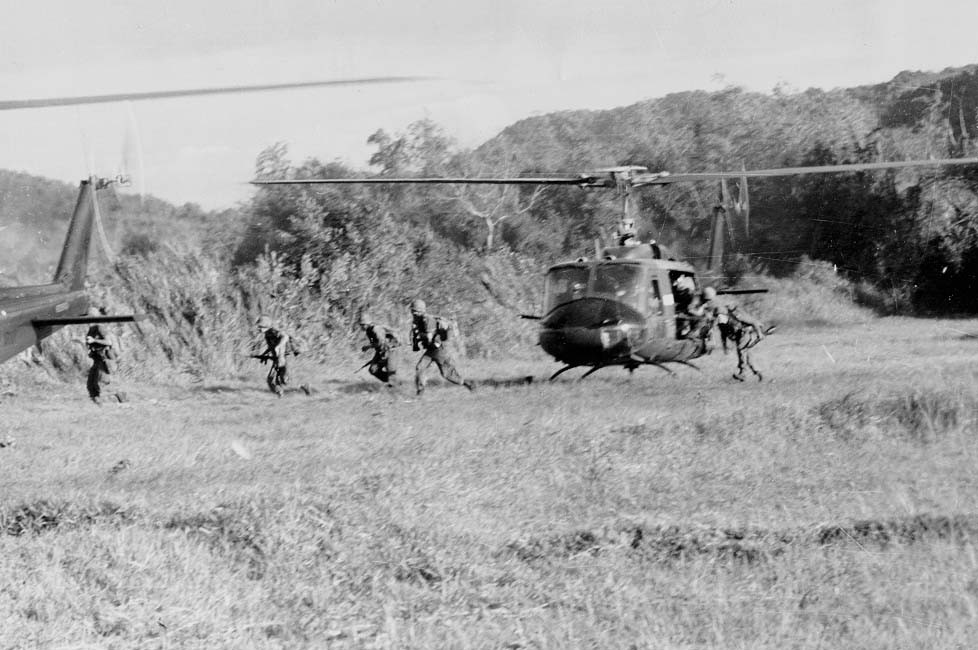

Rano 14 listopada 1965 roku pierwsze szesnaście śmigłowców UH-1D z Kompanii A 229. Batalionu Śmigłowców Szturmowych pod dowództwem majora Bruce'a P. Crandalla wylądowało na małej, otoczonej wysokimi drzewami polanie oznaczonej kodem LZ X-Ray. Z powodu ograniczonej przestrzeni na lądowisku mieściło się jednocześnie zaledwie osiem maszyn. Oznaczało to, że Moore mógł przerzucać swoich 450 żołnierzy jedynie falami, w odstępach co najmniej 30 minut, podczas gdy w gęstych zaroślach wokół lądowiska kryły się trzy pełne bataliony 66. i 33. Pułku NVA – łącznie ponad 2000 doskonale wyszkolonych i uzbrojonych żołnierzy wroga.

Gdy na polanie wylądowała dopiero połowa batalionu, Wietnamczycy przypuścili zmasowane uderzenie ze wszystkich kierunków, odcinając wysunięty pluton porucznika Johna Herrika i zalewając LZ X-Ray huraganowym ogniem karabinów maszynowych DShK, granatników RPG-2 i moździerzy kalibru 82 mm. Zgodnie ze standardową procedurą strefa lądowania została uznana za „gorącą” (hot LZ), co oznaczało kategoryczny zakaz wlotu nieuzbrojonych śmigłowców transportowych oraz jednostek medycznych Medevac. Na polanie narastała jednak katastrofa: żołnierzom Moore'a dramatycznie kończyła się amunicja do karabinków M16, a dziesiątki ciężko rannych i konających z upływu krwi kawalerzystów leżały bez jakiejkolwiek osłony w trawie wokół prowizorycznego punktu dowodzenia.

W tym krytycznym momencie dowódca klucza Hueyów, major Bruce Crandall (radiowy znak wywoławczy „Ancient Serpent 6”), podjął decyzję, która przeszła do annałów odwagi lotniczej. Wraz ze swoim zastępcą, kapitanem Edem „Too Tall” Freemanem, zgłosił się na ochotnika do kontynuowania lotów zaopatrzeniowych bez względu na ogień nieprzyjaciela. Przez następne czternaście godzin, zmieniając maszyny, w których pociski wroga dziurawiły zbiorniki paliwa, instalacje hydrauliczne i łopaty wirników, Crandall i Freeman wykonali 22 loty na lądowisko LZ X-Ray. Dostarczyli tysiące skrzynek amunicji, granatów i wody, a w drodze powrotnej załadowali do ciasnych kabin ponad 70 ciężko rannych żołnierzy, ratując im życie. Za ten bezprecedensowy heroizm obaj piloci zostali po latach uhonorowani najwyższym odznaczeniem bojowym – Medalami Honoru Kongresu USA.

Bitwa w dolinie Ia Drang dowiodła dwóch kluczowych prawd. Po pierwsze, potwierdziła, że lekka piechota wspierana przez śmigłowce potrafi stawić czoła wielokrotnie liczniejszemu przeciwnikowi, o ile ma zapewnioną ciągłość dostaw amunicji z powietrza i natychmiastową ewakuację rannych. Po drugie, ujawniła palącą lukę taktyczną: prowizorycznie uzbrojone transportowce UH-1B Gunship były zbyt wolne i ociężałe, by skutecznie tłumić ogień nieprzyjaciela na podejściu do stref lądowania przed przybyciem transportowych „Slicków”. Ia Drang stała się bezpośrednim impulsem do zaprojektowania pierwszej na świecie dedykowanej maszyny szturmowej – AH-1 Cobra.

Anatomia pola walki: Slick, Gunship, Dustoff i Nighthawk

W realiach wojny w Wietnamie flota śmigłowców UH-1 została podzielona na wyspecjalizowane role taktyczne, które wypracowały własny żargon, taktykę i etos walki. W zależności od konfiguracji i wyposażenia ta sama podstawowa płatowiec Bella stawał się koniem pociągowym desantu, latającą baterią artyleryjską lub latającym ambulansem ratującym życie w ostatnich minutach agonii.

Najliczniejszą grupę stanowiły tzw. „Slicki” (UH-1D oraz od 1967 r. UH-1H). Nazwa slangowa nawiązywała do ich „gładkich” burt kadłuba, pozbawionych zewnętrznych pylonów z ciężkim uzbrojeniem rakietowym. Ich podstawowym zadaniem był Combat Assault (CA) – przerzut drużyny piechoty liczącej od 8 do 11 żołnierzy z pełnym oporządzeniem. Lądowanie w strefie trwało zazwyczaj od 10 do 15 sekund: śmigłowiec zawisał tuż nad ziemią lub dotykał płozami trawy słoniowej, żołnierze wyskakiwali z obu stron przez szerokie, odsunięte drzwi ładowni, a pilot natychmiast opuszczał strefę stromym wznoszeniem z zakrętem, by uniknąć ognia moździerzy.

Jedyną obroną Slicka byli dwaj strzelcy pokładowi (Door Gunners) – zazwyczaj młodzi mechanicy pokładowi lub ochotnicy z piechoty, zajmujący pozycje w otwartych drzwiach kabiny. Każdy z nich obsługiwał karabin maszynowy M60D kalibru 7,62 mm, zawieszony na elastycznej linie bungee cord lub osadzony na obrotowym czopie (pintle mount). Strzelec pokładowy miał za zadanie prowadzić ogień zaporowy do skraju dżungli podczas podejścia do lądowania i startu. Z powodu całkowitego braku bocznego opancerzenia kabiny strzelcy byli skrajnie narażeni na trafienia pociskami z ziemi – w szczytowym okresie wojny średnia długość życia strzelca pokładowego w intensywnych walkach w delcie Mekongu wynosiła zaledwie kilkadziesiąt dni lotnych.

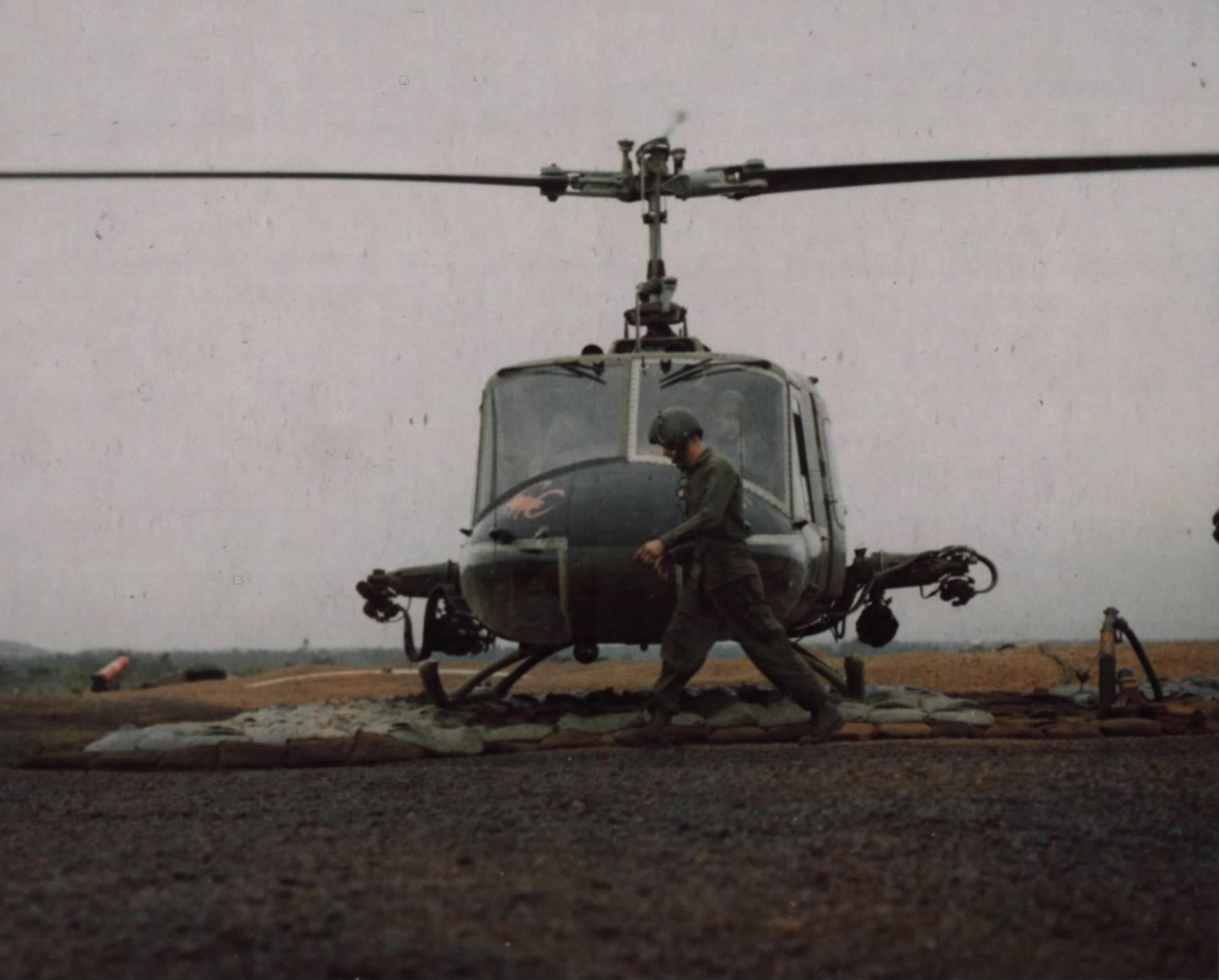

Drugą wyspecjalizowaną kastą były załogi śmigłowców wsparcia ogniowego – „Gunshipów”. Budowane początkowo na bazie krótszych kadłubów UH-1B i UH-1C, maszyny te zamieniały przestrzeń transportową na potężny arsenał uzbrojenia podwieszanego. W zależności od konfiguracji stosowano różne podsystemy uzbrojenia:

Konfiguracja „Hog” przenosiła dwie wieloprowadnicowe wyrzutnie rakiet XM159 lub M200, zawierające łącznie aż 38 niekierowanych pocisków rakietowych FFAR (Folding-Fin Aerial Rocket) kalibru 70 mm (2,75 cala). Salwa takich rakiet potrafiła zdemolować pozycje wroga na obszarze boiska piłkarskiego. Z kolei wersja „Frog” (od charakterystycznego pękatego nosa) otrzymała podsystem M5 – zdalnie sterowaną, sferyczną wieżyczkę dziobową z automatycznym granatnikiem kalibru 40 mm M75 lub M129, zasilanym taśmą na 300 granatów odłamkowych o szybkostrzelności 400 strzałów na minutę. Najbardziej morderczą siłę ognia zapewniał podsystem M21, łączący zasobniki rakietowe z dwoma 6-lufowymi minigunami M134 kalibru 7,62 mm, plującymi ścianą ognia o regulowanej szybkostrzelności do 4000 strzałów na minutę na lufę.

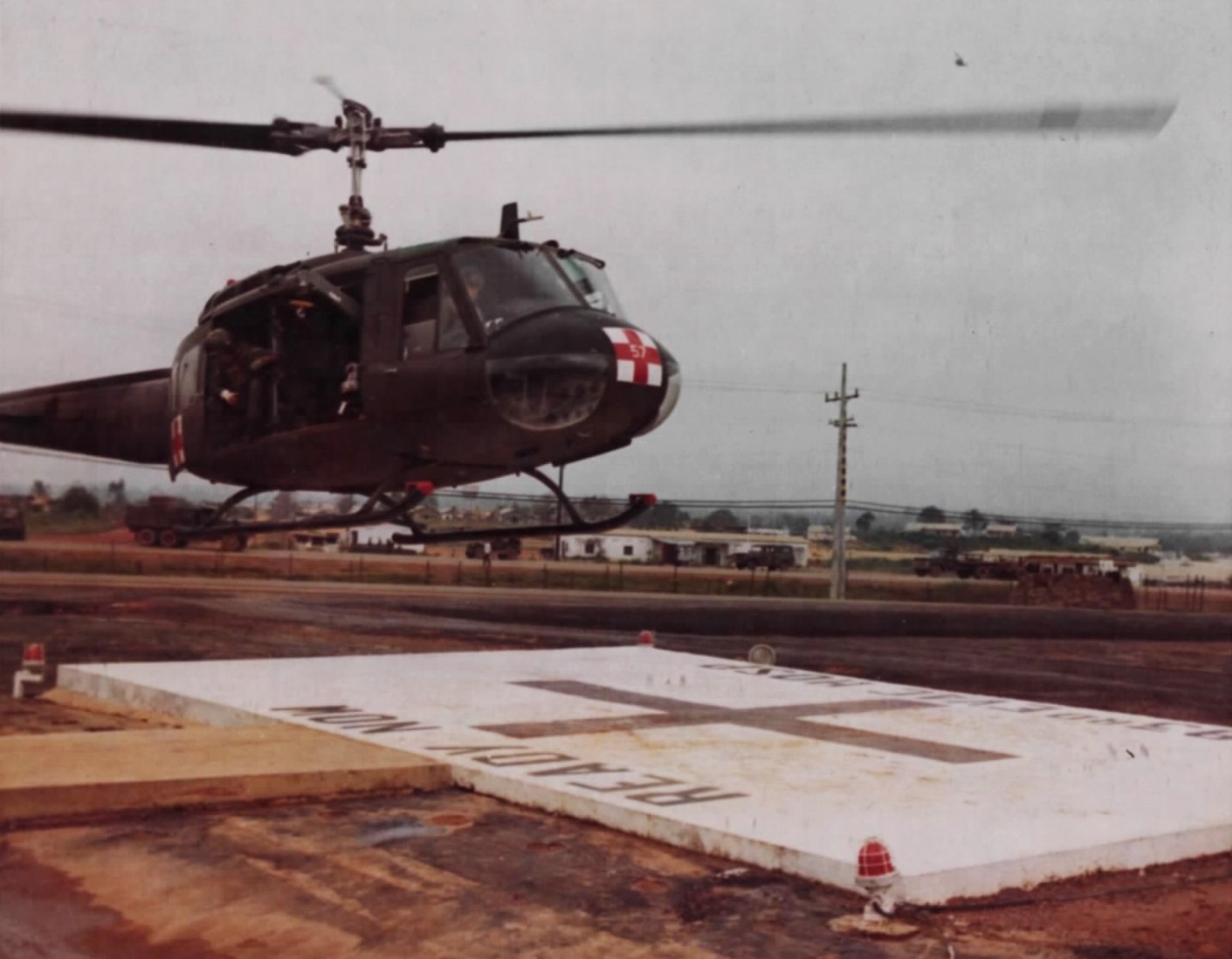

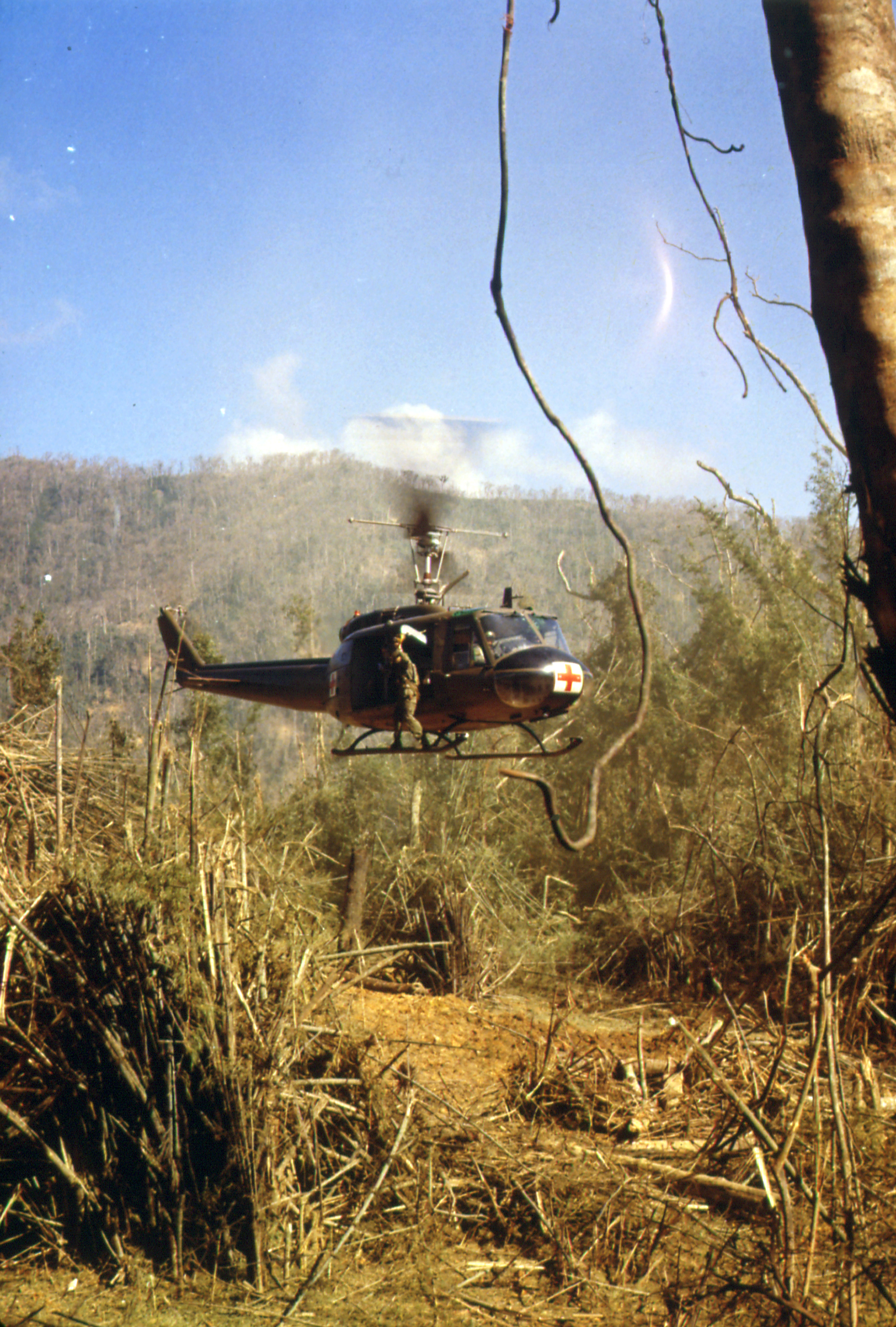

Najbardziej szlachetną i dramatyczną kartę w historii lotnictwa wojskowego zapisały jednak bez wątpienia załogi ewakuacji medycznej MEDEVAC, noszące legendarny kryptonim radiowy „Dustoff”. Początek temu etosowi dał major Charles L. Kelly, dowódca 57. Oddziału Medycznego. 1 lipca 1964 roku pod Vinh Long Kelly podszedł do lądowania po ciężko rannych żołnierzy piechoty w strefie zalewanej huraganowym ogniem karabinów maszynowych. Gdy dowódca oddziału naziemnego krzyczał przez radio, by natychmiast odleciał, bo strefa jest zbyt gorąca, Kelly odpowiedział krótko słowami, które stały się mottem całego korpusu medycznego: „When I have your wounded” (Odlecę, gdy będę miał waszych rannych). Chwilę później kula wroga przebiła burtę i zabiła majora na miejscu, lecz jego determinacja ukształtowała niezłomną regułę: pilot Dustoff lądował zawsze, bez względu na intensywność ognia.

Wpływ misji Dustoff na przeżywalność żołnierzy był wstrząsający. Śmigłowce UH-1 z czerwonymi krzyżami na drzwiach i nosie zredukowały średni czas od momentu zranienia na polu walki do trafienia na stół operacyjny w polowym szpitalu chirurgicznym (MUST lub MASH) z kilkunastu godzin podczas II wojny światowej do zaledwie 40 minut. Narodziła się wówczas słynna medyczna doktryna „Złotej Godziny” (Golden Hour) – zasada, że zaopatrzenie krwotoku i wstrząsu w ciągu pierwszych 60 minut daje rannemu ponad 90% szans na przeżycie. W rezultacie śmiertelność wśród żołnierzy, którzy dotarli żywi do szpitali polowych w Wietnamie, spadła do niewiarygodnego poziomu poniżej 1% (wobec 4,5% w II wojnie światowej i 2,5% w Korei). Przez cały konflikt piloci Dustoff przetransportowali pod ogniem ponad 900 000 rannych i chorych.

Ostatnią, wysoce tajną specjalizacją były misje „Nighthawk”. Śmigłowce te przystosowano do nocnych polowań na partyzantów infiltrujących rzeki delty Mekongu. W otwartych drzwiach montowano potężny reflektor ksenonowy o mocy kilkunastu milionów kandeli, sprzężony z wielkokalibrowym karabinem maszynowym Browning M2 kalibru 12,7 mm lub minigunem. Operator reflektora wypatrywał łodzi sampan przez noktowizor pasywny pierwszej generacji (Starlight scope), a po wykryciu celu włączał snop światła i w ułamku sekundy otwierał ogień. Śmigłowce te operowały również na rzecz jednostek specjalnych MACV-SOG i zespołów dalekiego zwiadu LRRP, przerzucając komandosów głęboko za linię frontu w Laosie i Kambodży.

Ewolucyjny skok: Od transportowca do śmigłowca szturmowego Bell AH-1 Cobra

Mimo ogromnej siły ognia uzbrojonych UH-1B/C, w połowie lat sześćdziesiątych stało się jasne, że improwizowany Gunship doszedł do kresu swoich możliwości rozwojowych. Szeroki, pękaty kadłub zaprojektowany do transportu pasażerów stawiał potężny opór aerodynamiczny, przez co przeciążony rakietami i amunicją Gunship latał znacznie wolniej niż nowe transportowe UH-1D, które miał osłaniać. Co gorsza, szeroka sylwetka czołowa stanowiła wymarzony cel dla obsług północnowietnamskich karabinów maszynowych.

Firma Bell zaproponowała armii genialne posunięcie inżynieryjne. Zamiast czekać latami na skomplikowany i niezwykle drogi program AAFSS (Advanced Aerial Fire Support System, z którego narodził się ostatecznie skasowany Lockheed AH-56 Cheyenne), zespół Bella pod kierownictwem Mike'a Folse'a wziął sprawdzony układ napędowy Hueya – silnik Lycoming T53, skrzynię biegów, wirnik nośny 540 „door-hinge” oraz belkę ogonową – i zamknął je w całkowicie nowym, niezwykle smukłym kadłubie o szerokości zaledwie 91 centymetrów. Dwuosobową załogę posadzono w układzie tandemowym: pilot z tyłu na podwyższeniu, a strzelec-operator uzbrojenia z przodu.

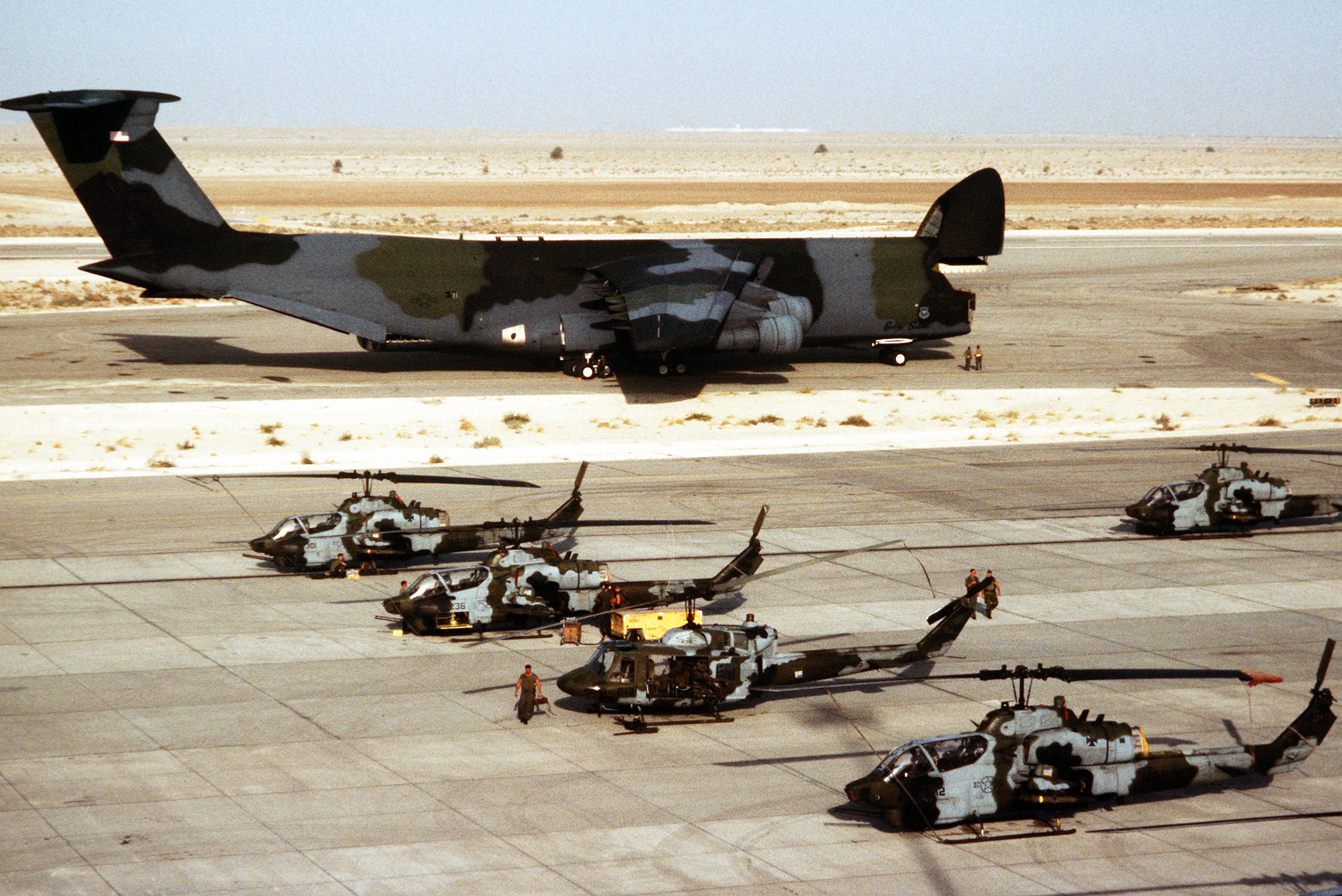

Tak narodził się Bell Model 209, przyjęty przez armię jako AH-1G Cobra. Maszyna dzieliła ponad 80% części zamiennych z UH-1, co było logistycznym wybawieniem dla służb remontowych w Wietnamie, ale dzięki opływowej sylwetce osiągała prędkość ponad 270 km/h – o 60 km/h więcej niż Huey. Pojawienie się Cobry w 1967 roku definitywnie rozdzieliło role na współczesnym polu walki: Huey pozostał koniem pociągowym desantu i logistyki, a Cobra przejęła zadania czysto myśliwskie i przeciwpancerne. Cała współczesna rodzina śmigłowców bojowych – od AH-64 Apache po Eurocoptera Tiger – wywodzi się bezpośrednio z mechanicznego pnia Bell UH-1.

Ewolucja konstrukcyjna: Od Modelu 204 po dwusilnikowy UH-1Y Venom

W ciągu siedemdziesięciu lat rozwoju konstrukcja Bella przeszła zdumiewającą metamorfozę, rozwijając się w trzy odrębne rodziny generacyjne:

Pierwsza generacja (Bell Model 204) obejmowała wersje krótkokadłubowe: UH-1A, B oraz C. Charakteryzowały się one długością kadłuba 11,7 metra, wąską kabiną mieszczącą 4–6 żołnierzy i silnikami T53 o mocy od 770 do 1100 KM. W wersji UH-1C wprowadzono nowy wirnik nośny Model 540 o powiększonej cięciwie łopat (wide-chord), eliminujący zjawisko odrywania strug przy wysokich prędkościach i gwałtownych manewrach.

Druga generacja (Bell Model 205) powstała w odpowiedzi na zapotrzebowanie armii na transport pełnej drużyny piechoty. Inżynierowie Bella przedłużyli kabinę o 105 centymetrów, dodając dodatkowe okna boczne i powiększając drzwi ładowni. Zwiększono średnicę wirnika z 13,4 do 14,6 metra. Tak powstał UH-1D, a następnie jego ulepszona wersja UH-1H z potężniejszym silnikiem Lycoming T53-L-13 o mocy ciągłej 1400 KM. UH-1H stał się najliczniej produkowanym wariantem w historii – z linii montażowych zjechało ponad 4850 egzemplarzy tej wersji, stanowiącej trzon amerykańskich sił zbrojnych aż do nadejścia śmigłowca UH-60 Black Hawk w latach osiemdziesiątych.

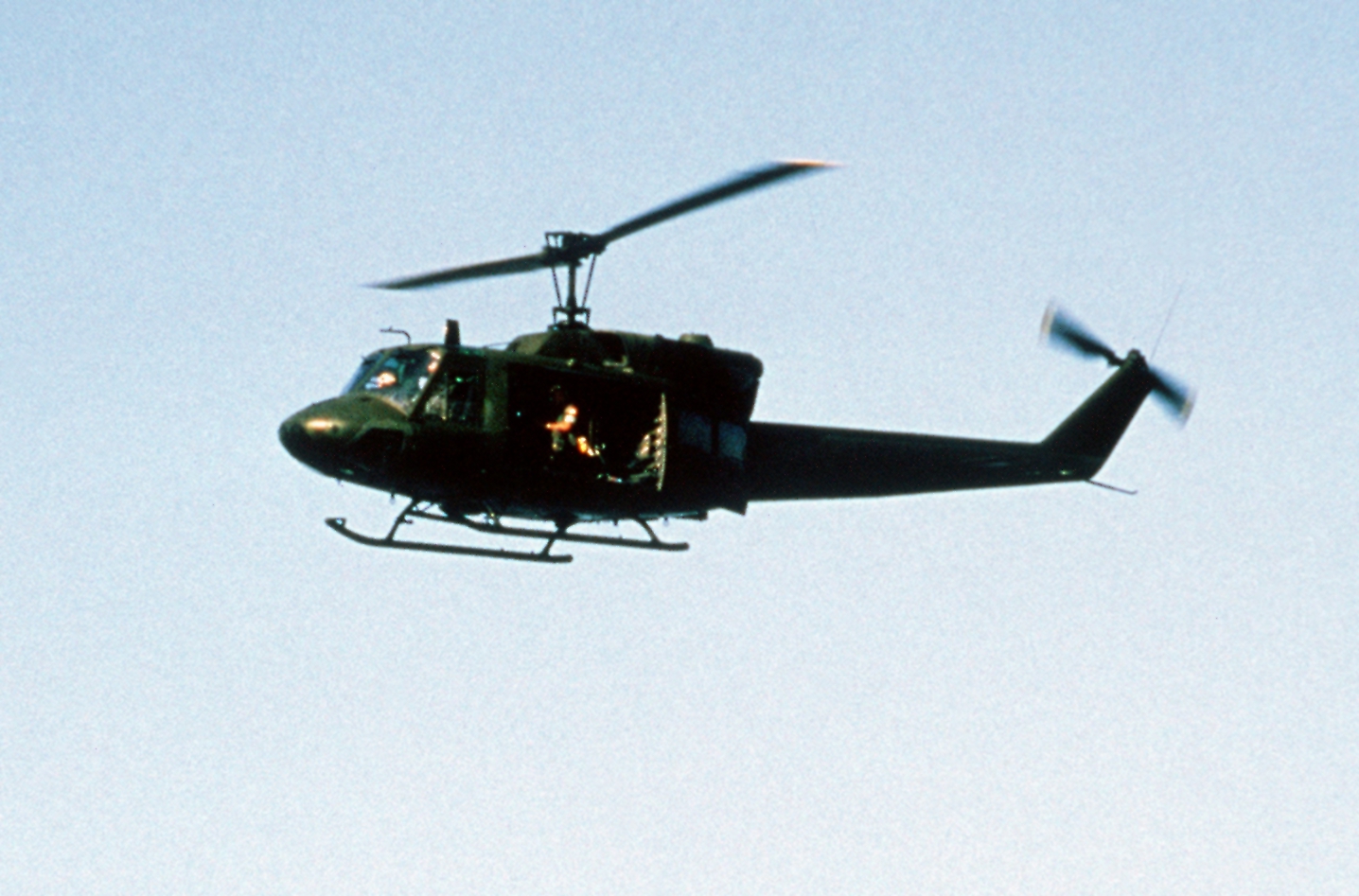

Trzecia generacja to wejście w erę napędu wielosilnikowego – Bell Model 212, oznaczony w wojsku jako UH-1N Twin Huey. Opracowany pod koniec lat sześćdziesiątych na zamówienie Kanadyjskich Sił Zbrojnych i US Marine Corps, otrzymał zespół napędowy Pratt & Whitney Canada PT6T-3 Turbo Twin-Pac o łącznej mocy 1800 KM. Układ ten składał się z dwóch niezależnych turbin połączonych wspólną przekładnią zbiorczą. W przypadku awarii lub przestrzelenia jednego silnika, drugi automatycznie przejmował obciążenie, generując do 1025 KM mocy awaryjnej. Był to kluczowy wymóg operacji morskich piechoty morskiej nad otwartym oceanem oraz lotów patrolowych w surowym klimacie Arktyki.

Kolejnym krokiem było odejście od klasycznego wirnika dwułopatowego. W modelu Bell 412 z 1979 roku wprowadzono czterołopatowy, bezprzegubowy wirnik nośny z łopatami z kompozytów szklano-epoksydowych. Zmiana ta drastycznie obniżyła poziom wibracji w kabinie, zredukowała hałas i podniosła prędkość przelotową.

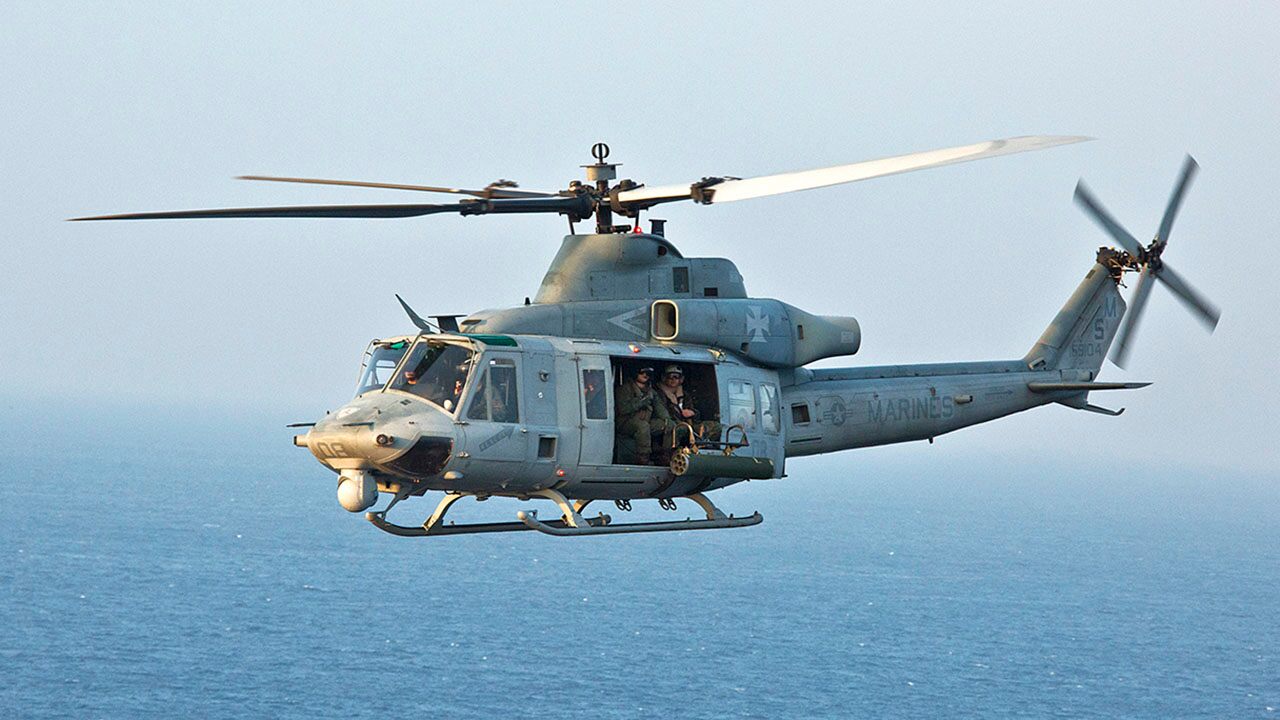

Szczytowym osiągnięciem tej linii ewolucyjnej jest wprowadzony w XXI wieku Bell UH-1Y Venom (nazywany w slangu piechoty morskiej „Super Huey” lub „Yankee”). Opracowany w ramach wspólnego programu modernizacyjnego H-1 Upgrade razem ze śmigłowcem szturmowym AH-1Z Viper, Venom dzieli z nim aż 84% komponentów konstrukcyjnych – w tym identyczne silniki General Electric T700-GE-401C (po 1800 KM każdy), czterołopatowy wirnik kompozytowy, przekładnie główne, belkę ogonową i cyfrowy system awioniki glass cockpit. Wyposażony w zintegrowaną głowicę optoelektroniczną FLIR, systemy samoobrony przed pociskami naprowadzanymi na podczerwień i radarowo oraz możliwość odpalania rakiet kierowanych APKWS II, Venom ma o 125% większy udźwig użyteczny i o 50% większy zasięg niż UH-1N, pozostając filarem uderzeniowym USMC na kolejne dekady XXI wieku.

Akustyka pola walki i popkultura: Fizyka dźwięku „whop-whop”

Żaden inny statek powietrzny w historii nie wygenerował tak jednoznacznego, głęboko zakorzenionego w psychice ludzkiej kodu dźwiękowego jak Bell UH-1. Charakterystyczne, niskotonowe, metaliczne dudnienie – zapisywane w żołnierskiej literaturze jako „whop-whop-whop” – było słyszalne z odległości 3 do 5 kilometrów, na długo zanim sylwetka śmigłowca wyłoniła się zza ściany tropikalnego lasu.

Od strony fizycznej to zjawisko akustyczne nosi nazwę Blade-Vortex Interaction (BVI) – oddziaływania łopaty z wirem krawędziowym. Wirnik nośny UH-1 posiadał zaledwie dwie łopaty, ale o niezwykle szerokiej cięciwie (szerokości profilu dochodzącej do 53 cm) i wysokiej masie. Końcówki tych łopat poruszały się z prędkością dochodzącą do 0,75–0,80 Macha. Podczas zniżania lub lotu ze średnią prędkością łopata natarcia przecinała z potężną energią wir brzegowy (tip vortex) wygenerowany ułamek sekundy wcześniej przez łopatę poprzedzającą. Powstawał wówczas gwałtowny skok ciśnienia i mikroskopijna fala uderzeniowa, która rozchodziła się w atmosferze w postaci dudniącej fali akustycznej o niskiej częstotliwości, niemal niepodlegającej tłumieniu przez korony drzew.

Ten niezwykły krajobraz dźwiękowy uczynił z Hueya bezsprzecznego protagonistę popkultury poświęconej wojnie wietnamskiej. W arcydziele Francisa Forda Coppoli „Czas apokalipsy” (Apocalypse Now, 1979) scena ataku powietrznego 1. szwadronu 9. Pułku Kawalerii Powietrznej na nadmorską wioskę przy dźwiękach „Cwału Walkirii” Richarda Wagnera stała się jednym z najbardziej ikonicznych fragmentów w dziejach kina światowego. Dudnienie wirników Hueyów otwierało również oscarowy „Pluton” (Platoon, 1986) Olivera Stone'a, a w filmie „Byliśmy żołnierzami” (We Were Soldiers, 2002) Randalla Wallace'a maszyna zyskała status pełnoprawnego bohatera dramatu lądowiska LZ X-Ray. W zbiorowej pamięci Zachodu sylwetka Hueya na tle zachodzącego słońca stała się uniwersalnym symbolem całego dramatu indochińskiego konfliktu.

Cena aeromobilności: Statystyki, straty i bilans historyczny

Rewolucja aeromobilna została okupiona ogromną daniną krwi załóg lotniczych. Według oficjalnych danych Helicopter Museum oraz U.S. Army Center of Military History przez cały okres wojny wietnamskiej w teatrze działań operowało łącznie 7013 śmigłowców Bell UH-1 wszystkich wersji. Z tej liczby bezpowrotnie utracono aż 3305 maszyn – niemal połowę całej floty.

Wbrew powszechnemu przekonaniu, większość strat nie wynikała z bezpośrednich trafień w powietrzu pociskami rakietowymi (broń przeciwlotnicza typu MANPADS Strela-2 pojawiła się masowo dopiero w końcowej fazie wojny w 1972 r.). Bezpośrednio od ognia wroga zestrzelono 1074 śmigłowce. Pozostałe ponad 2200 maszyn uległo zniszczeniu w wypadkach operacyjnych: podczas lądowań nocnych w gęstej mgle w strefach górskich, zderzeń z koronami drzew w wąskich wycinkach dżungli, awarii wywołanych chronicznym przeciążeniem oraz katastrofalnego zjawiska mast bumping (uderzenia głowicy wirnika dwułopatowego w maszt przy gwałtownych manewrach z ujemnym przeciążeniem g, prowadzącego do natychmiastowego urwania wirnika w locie).

W walkach poległo 2202 pilotów śmigłowców oraz 2705 innych członków załóg (strzelców pokładowych i techników pokładowych). Mimo to Huey wykazał się fenomenalną żywotnością konstrukcyjną. Zastosowanie samozasklepiających się zbiorników paliwa ze specjalnymi wkładkami gumowymi minimalizowało ryzyko pożaru po przestrzeleniu pociskami kalibru 7,62 mm, a montowane fabrycznie fotele pancerne z wkładami ceramicznymi z węglika boru ratowały pilotów przed bezpośrednimi trafieniami od spodu kabiny. Wytrzymałe płozy z rur duralowych pochłaniały energię uderzenia podczas twardych lądowań autorotacyjnych po awarii silnika.

Zestawienie techniczne: Huey na tle kluczowych rywali epoki

Debata historyków: Taktyczny majstersztyk czy iluzja technologiczna?

Ocena konstrukcyjna i bilans 70 lat służby

Siedemdziesiąt lat po pierwszym locie prototypu XH-40 Bell UH-1 Iroquois pozostaje jedną z najbardziej wpływowych konstrukcji w historii techniki wojskowej. Wyprodukowany w liczbie ponad 16 000 egzemplarzy, służący pod banderami ponad 50 państw na wszystkich zamieszkanych kontynentach, zdefiniował sposób prowadzenia konfliktów zbrojnych w drugiej połowie XX wieku. Co najbardziej zdumiewające, jego historia wciąż trwa: w siłach zbrojnych USA wyspecjalizowane UH-1N Twin Huey do dziś wykonują zadania ochrony strategicznych baz międzykontynentalnych rakiet balistycznych Minuteman III w bazach Malmstrom, Minot i F.E. Warren, a najnowocześniejsze UH-1Y Venom stanowią trzon lotnictwa ekspedycyjnego Korpusu Piechoty Morskiej. Huey nie jest jedynie eksponatem muzealnym – jest żywą legendą, która zmieniła oblicze wojny.
