Radar AESA. Tysiące modułów, jedna wiązka i wojna o widmo

Nie obraca anteną, lecz steruje fazą sygnału w setkach lub tysiącach modułów. Wyjaśniamy, dlaczego AESA widzi szybciej, wykonuje wiele zadań naraz i nadal nie jest radarem wszechwidzącym.

Sebastian Baryś32 min czytania

Z tej publikacji dowiesz się:

  • 01Jak zmiana fazy sygnału pozwala skierować wiązkę bez mechanicznego obracania anteny.
  • 02Dlaczego setki lub tysiące modułów nadawczo-odbiorczych zwiększają elastyczność i odporność, ale tworzą problem ciepła, energii oraz kalibracji.
  • 03W jaki sposób AESA dzieli czas pomiędzy poszukiwanie, śledzenie, mapowanie, naprowadzanie uzbrojenia i walkę elektroniczną.
Radar AESA prezentowany w otwartym nosie samolotu F-16
Odsłonięta antena radaru w nosie F-16 pokazuje, jak niewiele miejsca pozostaje na zasilanie, chłodzenie, okablowanie i procesory. W AESA płaska ściana anteny jest jedynie widoczną częścią znacznie większego systemu.Fot. Staff Sgt. Sarah McClanahan / Air National Guarddomena publiczna (USA)

Radar AESA nie obraca wiązką tak, jak latarnia morska obraca reflektorem. Zamiast jednego nadajnika i mechanicznie poruszanej anteny wykorzystuje wiele małych modułów, których sygnały nakładają się w przestrzeni. Zmieniając ich wzajemne opóźnienie, system potrafi skierować energię w wybraną stronę niemal natychmiast. To techniczna rewolucja, lecz nie zniesienie praw fizyki.

Najważniejsze rozróżnienie

AESA opisuje architekturę, nie automatycznie osiągi

Dwa radary AESA mogą radykalnie różnić się wielkością apertury, pasmem, mocą, chłodzeniem, liczbą modułów, oprogramowaniem i przeznaczeniem. Sama etykieta nie mówi, jak daleko wykryją konkretny cel ani jak poradzą sobie z zakłóceniami.

Radar mierzy echo, nie „widzi” jak kamera

Radar wysyła energię elektromagnetyczną, a następnie nasłuchuje jej bardzo słabego odbicia. Czas powrotu sygnału pozwala oszacować odległość. Kierunek wynika z położenia wiązki i charakterystyki anteny. Zmiana częstotliwości odbicia, czyli efekt Dopplera, pomaga mierzyć prędkość radialną i oddzielać obiekt ruchomy od tła.

Echo wracające do odbiornika jest wielokrotnie słabsze niż impuls wychodzący. Energia rozprasza się w drodze do celu, tylko część odbija się w stronę radaru, a powracający sygnał ponownie słabnie z odległością. Dlatego podwojenie dystansu nie wymaga jedynie podwojenia mocy. Równanie radarowe pokazuje znacznie bardziej niekorzystną zależność.

Na ekranie operator nie otrzymuje fotografii obiektu. Dostaje wynik obróbki sygnałów: wykrycie o określonym prawdopodobieństwie, pozycję, prędkość, jakość śladu i klasyfikację. Komputer musi odróżnić użyteczne echo od szumu odbiornika, odbić gruntu i morza, opadów, ptaków, celów pozornych oraz aktywnych zakłóceń.

Cykl pomiaru

Od impulsu do śladu celu

  1. 01
    Fala

    Nadajnik tworzy sygnał

    Radar dobiera częstotliwość, kształt impulsu, moc oraz czas obserwacji do zadania i warunków.

  2. 02
    Wiązka

    Apertura kieruje energię

    Sygnały z wielu elementów sumują się w wybranym kierunku, tworząc główną wiązkę oraz niepożądane listki boczne.

  3. 03
    Echo

    Cel rozprasza energię

    Tylko niewielka część energii wraca do radaru. Jej wielkość zależy od kształtu, materiału, kąta obserwacji i częstotliwości.

  4. 04
    Odbiór

    Moduły wzmacniają powrót

    Odbiornik musi zachować słabe echo i nie zostać nasycony przez silne sygnały, zakłócenia albo odbicia bliskiego terenu.

  5. 05
    Obróbka

    Procesor szuka wzorca

    Filtry, kompresja impulsu i analiza Dopplera pomagają oddzielić cel od szumu oraz clutteru.

  6. 06
    Ślad

    System łączy kolejne pomiary

    Pojedyncze wykrycia stają się śladem z pozycją, prędkością, przewidywanym ruchem i oceną jakości.

WniosekKażdy etap może wprowadzić błąd. Większa moc nie naprawi złej geometrii, słabego przetwarzania, przeciążonego planera zadań ani nieprawidłowej klasyfikacji.

Od obracanej anteny do aktywnej ściany modułów

W klasycznym radarze mechanicznie skanowanym antena lub jej reflektor zmieniają położenie za pomocą napędów. System może mieć dobry nadajnik i cyfrowy procesor, lecz kierunek obserwacji zależy od ruchu masy. Powrót wiązki do szybko manewrującego celu wymaga czasu, a mechanika narzuca ograniczenia prędkości i niezawodności.

PESA, czyli pasywna antena z elektronicznym skanowaniem fazowym, również kieruje wiązką przez zmianę fazy, ale korzysta ze wspólnego centralnego nadajnika. Rozdziela jego energię pomiędzy elementy anteny. AESA przenosi funkcje nadawania i odbioru bliżej samej apertury: poszczególne moduły T/R generują, wzmacniają i odbierają sygnał.

Trzy drogi skanowania przestrzeni
Architektura

Mechaniczna

Jak kieruje wiązką
obraca antenę albo reflektor
Mocna strona
prostota i szerokie pole obserwacji przy obrocie
Główne ograniczenie
bezwładność, napędy i wolniejszy powrót do celu
Architektura

PESA

Jak kieruje wiązką
zmienia fazę sygnału ze wspólnego nadajnika
Mocna strona
szybkie sterowanie bez ruchu anteny
Główne ograniczenie
centralny nadajnik pozostaje krytycznym elementem
Architektura

AESA

Jak kieruje wiązką
steruje wieloma aktywnymi modułami T/R
Mocna strona
elastyczność, niezawodność i wiele rodzajów przebiegów
Główne ograniczenie
koszt, ciepło, kalibracja oraz wymagania programowe

Granice nie zawsze są idealnie ostre. Niektóre radary łączą elektroniczne skanowanie w jednej osi z mechanicznym obrotem całej anteny dla pokrycia 360 stopni.

Oś czasu

6 wydarzeń

Mechaniczne skanowanie dominuje

Rozwój nadajników, odbiorników i przetwarzania poprawia radary, ale ich anteny nadal poruszają się fizycznie.

Fazowane anteny wchodzą do służby

Duże systemy obrony powietrznej i morskie radary wielofunkcyjne wykorzystują elektroniczne sterowanie wiązką.

Dojrzewają aktywne moduły półprzewodnikowe

Postęp mikroelektroniki umożliwia budowę coraz bardziej praktycznych aktywnych apertur.

APG-79 przechodzi od demonstracji do produkcji

AESA staje się operacyjnym wyposażeniem F/A-18E/F i EA-18G, pokazując przewagę w wielozadaniowości.

GaN zwiększa potencjał dużych radarów

Azotek galu trafia do systemów takich jak G/ATOR i SPY-6, poprawiając bilans mocy, sprawności i niezawodności.

AESA modernizuje starsze platformy

APG-83 pozwala gruntownie odnowić sensory F-16 bez budowy nowego samolotu.

Anatomia AESA: front anteny to dopiero początek

Najbardziej charakterystyczna jest płaska powierzchnia wypełniona elementami promieniującymi. Za nią znajdują się moduły nadawczo-odbiorcze, sieć dystrybucji zasilania i danych, układy sterowania, odbiorniki, procesory, konstrukcja nośna oraz system odprowadzania ciepła. W samolocie wszystko musi zmieścić się w nosie i wytrzymać wibracje, przeciążenia oraz zmiany temperatury.

Anatomia aktywnej apertury

Sześć warstw radaru AESA

ENERGIA / FAZA / CZAS / DANE
01 / Aperturawiele elementów

Wspólna wiązka

Każdy element wnosi część pola elektromagnetycznego. Ich suma tworzy kierunkową wiązkę główną i listki boczne.

02 / Moduł T/Rnadaje i odbiera

Rozproszona moc

Moduły wzmacniają sygnał wychodzący oraz bardzo słabe echo powrotne, ograniczając zależność od jednego nadajnika.

03 / Sterownikfaza i amplituda

Kierunek bez ruchu

Kontrolowane różnice fazy powodują konstruktywne sumowanie sygnału w wybranym kierunku.

04 / Odbiornikduża dynamika

Słabe echo obok silnego zakłócenia

Układ musi zachować użyteczny sygnał mimo szumu, clutteru i prób nasycenia.

05 / Procesoroprogramowanie

Z fali powstaje informacja

Algorytmy wykrywają, śledzą, klasyfikują, mapują teren i przydzielają czas kolejnym zadaniom.

06 / Chłodzeniestały odbiór ciepła

Najmniej widowiskowy warunek

Energia niewypromieniowana jako użyteczny sygnał zamienia się w ciepło, które trzeba odprowadzić bez deformacji i awarii.

Uszkodzenie pojedynczego modułu nie musi wyłączyć całego radaru. Apertura może pracować z nieco mniejszą mocą lub gorszą charakterystyką. To ważna przewaga nad architekturą, w której awaria centralnego nadajnika oznacza utratę całej funkcji. Nie znaczy to jednak, że AESA nie ma punktów krytycznych: zasilanie, chłodzenie, synchronizacja, procesor i oprogramowanie nadal mogą unieruchomić system.

Najważniejszym zasobem radaru jest czas

Elektroniczne skanowanie pozwala przestawić wiązkę bardzo szybko, ale radar nie otrzymuje nieskończonej liczby sekund. Musi podzielić czas pomiędzy przeszukiwanie dużej przestrzeni, potwierdzanie nowych wykryć, odświeżanie śladów, dokładne śledzenie celów priorytetowych, mapowanie powierzchni oraz wsparcie uzbrojenia.

Cel odległy albo trudny może wymagać dłuższego czasu obserwacji i zsumowania większej liczby impulsów. Cel szybko manewrujący wymaga częstszych powrotów wiązki. Sektor, z którego spodziewane jest zagrożenie, może otrzymać więcej czasu niż spokojna część nieba. Planer radaru nieustannie rozdziela więc uwagę sensora.

Planer zadań

Jak AESA zarządza milisekundami

  1. 01
    Search

    Przeszukaj sektor

    Szeroki harmonogram wiązek sprawdza wyznaczoną przestrzeń i szuka sygnałów przekraczających próg detekcji.

  2. 02
    Confirm

    Wróć do nowego echa

    Kolejna obserwacja potwierdza, czy wykrycie nie było szumem, ptakiem albo chwilowym odbiciem.

  3. 03
    Track

    Zbuduj stabilny ślad

    Radar przewiduje ruch i kieruje następną wiązkę tam, gdzie cel powinien pojawić się po chwili.

  4. 04
    Classify

    Zbierz cechy celu

    Dodatkowe przebiegi pomagają ocenić prędkość, wielkość, zachowanie i prawdopodobny typ obiektu.

  5. 05
    Engage

    Podnieś jakość danych

    Przed użyciem uzbrojenia ślad może wymagać częstszego odświeżania oraz dokładniejszego pomiaru.

  6. 06
    Replan

    Przydziel czas ponownie

    Nowe zagrożenie, zakłócenie albo utrata śladu zmieniają priorytety całego harmonogramu.

WniosekZadania nie zawsze są wykonywane kolejno. Radar może przeplatać krótkie paczki różnych przebiegów tak szybko, że operator odbiera je jako pracę równoległą.

Kompromis projektowy

Jedna bardzo silna wiązka czy wiele zadań przeplatanych w czasie?

01 / Energia

Dłuższa obserwacja poprawia szansę wykrycia

Więcej energii i czasu na jednym kierunku pomaga wyłowić słabe echo, lecz pozostawia mniej zasobów dla pozostałej przestrzeni.

02 / Pokrycie

Szerokie poszukiwanie chroni przed zaskoczeniem

Częste sprawdzanie wielu sektorów zwiększa świadomość, ale może skrócić czas poświęcony pojedynczemu obiektowi.

03 / Priorytet

Oprogramowanie rozdziela uwagę

Najlepszy wynik wymaga adaptacji harmonogramu do misji, geometrii, broni, poziomu zagrożenia i danych z innych sensorów.

Zasada ocenyWielofunkcyjność AESA wynika z szybkości przełączania i dobrego planowania. Nie oznacza, że radar wykonuje każdą funkcję z maksymalnymi osiągami dokładnie w tej samej chwili.

Pasmo, apertura i geometria: nie istnieje jeden idealny radar

Dłuższe fale i niższe częstotliwości mogą sprzyjać obserwacji dużej przestrzeni oraz innemu oddziaływaniu z obiektami, ale wymagają większych anten dla uzyskania wąskiej wiązki. Wyższe częstotliwości pozwalają budować mniejsze apertury i uzyskiwać wysoką rozdzielczość, lecz inaczej reagują na atmosferę, opady i konstrukcję celu.

Myśliwiec ma ograniczoną średnicę nosa, dostęp energii i zdolność chłodzenia. Okręt może przenosić znacznie większe nieruchome ściany antenowe i generatory, ale jego radar musi jednocześnie obserwować wiele rodzajów zagrożeń nad powierzchnią morza. Mobilny radar lądowy musi dodatkowo spełnić wymagania transportu, rozstawienia, masztu, zasilania oraz odporności na pogodę.

Ta sama architektura, różne środowiska
Platforma

Myśliwiec

Przykład
APG-81 / APG-83
Najważniejsza korzyść
szybkie śledzenie, mapowanie i wsparcie uzbrojenia
Najtrudniejszy kompromis
mała apertura, ograniczona moc i chłodzenie
Platforma

Samolot dozoru

Przykład
MESA i podobne systemy
Najważniejsza korzyść
duży obszar obserwacji i wiele śladów
Najtrudniejszy kompromis
masa, opór, zasilanie oraz integracja z platformą
Platforma

Radar lądowy

Przykład
AN/TPS-80 G/ATOR
Najważniejsza korzyść
wielozadaniowość i mobilność
Najtrudniejszy kompromis
transport, rozstawienie, przeżywalność i zasilanie polowe
Platforma

Okręt

Przykład
AN/SPY-6
Najważniejsza korzyść
stałe ściany, duża moc i obrona wielowarstwowa
Najtrudniejszy kompromis
koszt, integracja z kadłubem, energią i systemem walki

Nazwy systemów są przykładami architektury. Ich szczegółowe parametry operacyjne pozostają częściowo niejawne i nie powinny być porównywane na podstawie pojedynczej liczby.

Dlaczego pytanie „jaki ma zasięg?” jest niepełne

Radar nie ma jednego zasięgu niezależnego od celu. Duży samolot transportowy na dużej wysokości, myśliwiec obserwowany z przodu, mały dron nad terenem i pocisk manewrujący tuż nad morzem zwracają inne echo i występują w innym tle. Zasięg wykrycia nie jest także tym samym co zasięg stabilnego śledzenia, identyfikacji lub przekazania danych wystarczających do odpalenia pocisku.

Radarowy przekrój skuteczny, czyli RCS, nie jest stałą naklejką przypisaną do konstrukcji. Zależy od częstotliwości, polaryzacji, kąta obserwacji, konfiguracji, otwartych komór, podwieszeń oraz chwilowego położenia. Dlatego popularne zestawienia RCS z dokładnością do kilku miejsc po przecinku zwykle tworzą pozór wiedzy.

Technologia stealth ogranicza energię wracającą do wybranych radarów i kierunków, nie czyni obiektu niewidzialnym. Wykrycie może nastąpić wcześniej niż uzyskanie jakości potrzebnej do naprowadzania broni. Sieć radarów pracujących w różnych pasmach i geometriach może dodatkowo utrudnić skryte działanie, ale sama obecność wielu sensorów również nie gwarantuje śladu bojowej jakości.

Pięć pytań zamiast jednej liczby

Cel

Co próbujemy wykryć?

Wielkość, kształt, materiał, wysokość, prędkość i kierunek obserwacji wpływają na echo.

Tło

Na tle czego?

Czyste niebo, góry, zabudowa, morze, deszcz i chmura dipoli tworzą inne środowisko sygnałowe.

Tryb

Jaki efekt jest potrzebny?

Pierwsze wykrycie, stabilny ślad, rozpoznanie i dane do strzału mają różne wymagania jakościowe.

Czas

Ile uwagi dostaje sektor?

Dłuższa obserwacja może poprawić detekcję kosztem rzadszego sprawdzania innych kierunków.

Przeciwnik

Czy ktoś aktywnie przeszkadza?

Zakłócenia, wabiki, cele pozorne i atak na łącza danych zmieniają praktyczne osiągi.

Nie tylko samoloty: Doppler, SAR i cele naziemne

AESA może tworzyć różne przebiegi i przełączać je szybko, dlatego ta sama apertura wykonuje zadania powietrzne i powierzchniowe. Tryby impulsowo-dopplerowskie pomagają oddzielić cele ruchome od tła. Ground Moving Target Indicator wskazuje obiekty poruszające się na powierzchni, choć skuteczność zależy od ich prędkości, geometrii i clutteru.

Radar z syntetyczną aperturą wykorzystuje ruch platformy oraz spójne przetwarzanie kolejnych odbić, aby zbudować obraz o rozdzielczości znacznie lepszej, niż sugerowałby fizyczny rozmiar anteny. SAR działa również nocą i przez część zachmurzenia, ale jego obraz wymaga interpretacji. Nie jest automatycznie równoważny fotografii i może zawierać charakterystyczne zniekształcenia.

Wielofunkcyjny radar może także wspierać pomiar terenu, nawigację, obserwację morza, śledzenie pogody, przekazywanie danych do uzbrojenia i wybrane funkcje walki elektronicznej. Każda kolejna funkcja zużywa jednak zasoby czasu, mocy obliczeniowej, pamięci, certyfikacji i testów.

AESA w wojnie o widmo elektromagnetyczne

Aktywna antena może elastycznie zmieniać częstotliwość, szerokość impulsu, kierunek, moc i harmonogram emisji. Pozwala to omijać część zakłóceń, utrudniać przeciwnikowi rozpoznanie wzorca pracy oraz tworzyć adaptacyjne minima charakterystyki w kierunku źródła zakłóceń. Nie jest to niewidzialność, lecz trudniejszy problem dla odbiornika ostrzegawczego.

Low Probability of Intercept i Low Probability of Detection oznaczają zmniejszenie szansy przechwycenia lub poprawnej identyfikacji emisji. Radar może rozpraszać energię w czasie i częstotliwości, używać krótkich przebiegów albo kierować ją wąsko. Przeciwnik rozwija jednak szersze pasma odbioru, dłuższe integracje, sieci wielu sensorów i algorytmy wykrywające nieoczywiste sygnały.

Zakłócający nie musi pokonać radaru we wszystkich kierunkach. Może próbować zasłonić określony sektor, wprowadzić fałszywe cele, nasycić przetwarzanie, zaatakować listki boczne, zakłócić łącze danych albo zmusić system do poświęcenia dużej ilości czasu na weryfikację. Zwycięstwo polega czasem nie na całkowitym oślepieniu, lecz na opóźnieniu decyzji.

Pojedynek adaptacji

Czy AESA jest odporny na zakłócenia?

01 / Tak, względnie

Ma więcej sposobów reakcji

Agile frequency, kierunkowa wiązka, kontrola amplitudy i adaptacyjne minima utrudniają skuteczne zakłócanie.

02 / Nie, absolutnie

Odbiornik nadal ma granice

Silne lub sprytne zakłócenie może ograniczyć dynamikę, podnieść próg detekcji albo zwiększyć liczbę fałszywych śladów.

03 / W praktyce

Wynik zależy od całego systemu

Biblioteki zagrożeń, oprogramowanie, operator, inne sensory i taktyka decydują, czy radar wykorzysta techniczną przewagę.

Zasada ocenyPoprawne sformułowanie brzmi: AESA może być bardziej odporny i bardziej adaptacyjny. Nie istnieje radar całkowicie niewrażliwy na walkę elektroniczną.

Moc, ciepło i kalibracja: koszt ukryty za płaską anteną

Każdy moduł T/R pobiera energię, a tylko część zamienia w użyteczną falę radiową. Reszta staje się ciepłem. Setki lub tysiące źródeł ciepła leżą blisko siebie, a ich parametry zmieniają się z temperaturą. Bez sprawnego chłodzenia spada moc, dryfuje faza, rośnie ryzyko uszkodzeń i pogarsza się charakterystyka wiązki.

W samolocie radar konkuruje o energię i chłodzenie z awioniką, systemem walki elektronicznej, komputerem misji i pozostałymi sensorami. Modernizacja starszej platformy wymaga więc dopasowania nowego radaru do istniejących ograniczeń. APG-83 został zaprojektowany tak, aby mieścić się w strukturze, zasilaniu i chłodzeniu F-16 bez głębokiej przebudowy płatowca.

Apertura musi być kalibrowana, ponieważ niewielkie różnice amplitudy i fazy pomiędzy modułami zniekształcają wiązkę oraz zwiększają listki boczne. Produkcja nie kończy się na przylutowaniu elementów. Potrzebne są pomiary, charakterystyka temperaturowa, testy bliskiego i dalekiego pola, oprogramowanie korekcyjne oraz diagnostyka przez cały okres eksploatacji.

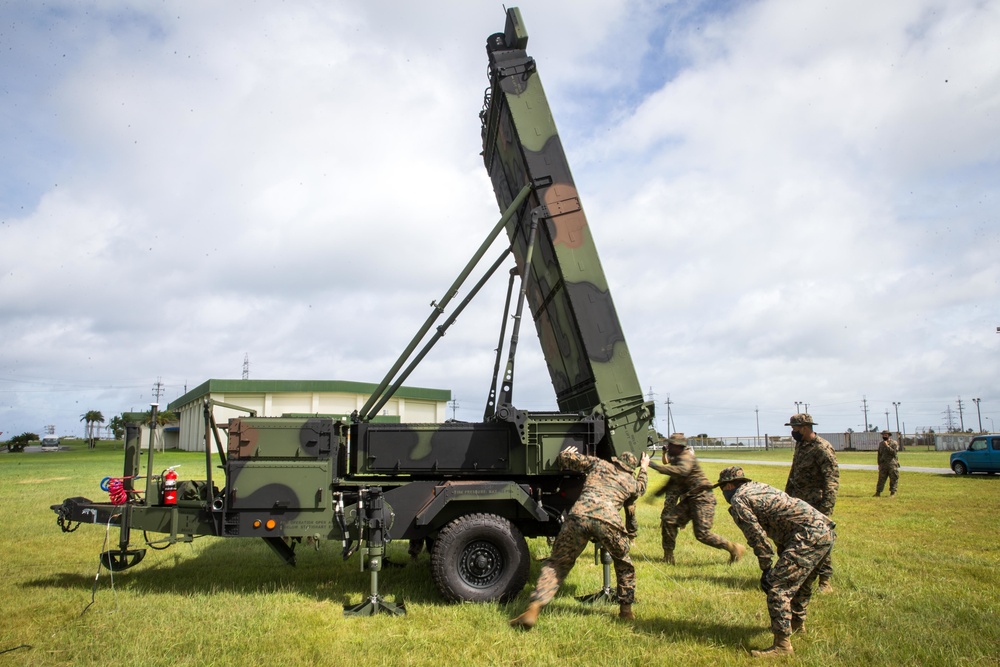

Marines ustawiają mobilną antenę radaru AN/TPS-80 G/ATOR na Okinawie
AN/TPS-80 G/ATOR łączy aktywną antenę z wymogami mobilności i pracy polowej. Konstruktor musi pogodzić moc, chłodzenie, masę, transport oraz odporność środowiskową.Fot. Cpl. Savannah Mesimer / U.S. Marine Corpsdomena publiczna (USA)

GaAs i GaN: półprzewodniki zmieniają bilans radaru

Wiele wcześniejszych aktywnych anten wykorzystywało arsenek galu, czyli GaAs. Azotek galu, GaN, może pracować przy wyższej gęstości mocy i temperaturze oraz oferować korzystny bilans sprawności. Nie oznacza to prostego przełącznika „więcej zasięgu”. Projektant może wykorzystać zapas na większą moc, mniejszą liczbę modułów, poprawę niezawodności, redukcję chłodzenia albo połączenie tych korzyści.

Przejście na GaN wymaga opanowania produkcji materiału, obudów, odprowadzania ciepła, stabilności parametrów i testowania. GAO opisywało modernizację G/ATOR z GaAs do GaN jako wymianę kluczowej technologii modułów, od której oczekiwano lepszej wydajności, niezawodności i kosztu przy mniejszej ich liczbie.

Co naprawdę daje nowy materiał

Moc

Większa gęstość energii

Projektant może uzyskać więcej mocy z ograniczonej powierzchni, jeśli zasilanie i chłodzenie potrafią ją obsłużyć.

Temperatura

Większy margines pracy

Lepsze właściwości materiału nie zwalniają z odprowadzania ciepła, ale poszerzają pole kompromisów.

Skala

Mniej modułów albo większa rezerwa

Korzyść może zostać wykorzystana do uproszczenia apertury, zwiększenia osiągów lub poprawy odporności na awarie.

Produkcja

Nowe ryzyko przemysłowe

Jakość wafli, uzysk, obudowy i powtarzalność decydują, czy przewaga laboratoryjna staje się seryjnym radarem.

Od nosa myśliwca do ściany niszczyciela

APG-81 w F-35 jest przykładem radaru wielofunkcyjnego zintegrowanego z całym pakietem sensorów i systemem walki elektronicznej. Jego wartość nie polega wyłącznie na własnym wykrywaniu. Dane są łączone z obserwacjami elektrooptycznymi, ostrzeganiem o emisjach i informacjami sieciowymi, a pilot otrzymuje jeden obraz sytuacji.

APG-83 pokazuje inny model wykorzystania AESA: nowa aktywna antena i współczesne przetwarzanie przedłużają użyteczność starszego F-16. Modernizacja sensora może zwiększyć liczbę obsługiwanych celów, jakość mapowania i odporność w trudnym środowisku, ale pełny efekt wymaga nowego komputera misji, wyświetlaczy, łączności, oprogramowania i uzbrojenia.

Na okręcie SPY-6 wykorzystuje modułowe bloki RMA, które można zestawiać w anteny o różnej wielkości dla poszczególnych klas jednostek. Większa ściana daje większą aperturę i potencjał energetyczny, lecz wymaga odpowiedniego kadłuba, zasilania, chłodzenia i integracji z Aegis. Radar jest częścią systemu obrony, nie autonomiczną tarczą.

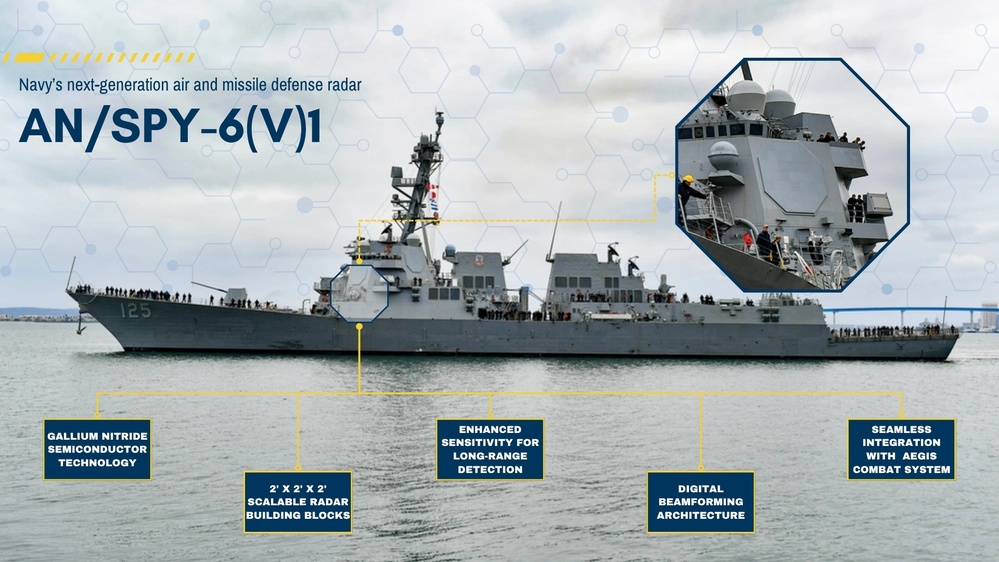

Grafika U.S. Navy przedstawiająca niszczyciel USS Jack H. Lucas i radar AN/SPY-6(V)1
SPY-6 skaluje aktywną aperturę przez łączenie modułowych bloków radarowych. Różne warianty wykorzystują wspólną technologię, ale ich wielkość oraz zadania zależą od typu okrętu.Fot. Sydney Bokenhagen / Naval Surface Warfare Center Dahlgren Divisiondomena publiczna (USA)

Polska: APG-83 jako część modernizacji F-16V

W sierpniu 2025 roku Polska podpisała umowę na modernizację 48 samolotów F-16C/D Block 52+ do standardu F-16V. Wcześniejsza notyfikacja DSCA obejmowała 58 radarów AN/APG-83, z czego 48 do instalacji oraz 10 zapasowych. Sam radar jest jednym z elementów pakietu obok komputerów misji, systemów walki elektronicznej, łączności, identyfikacji i wyposażenia naziemnego.

Według MON zasadnicze prace mają rozpocząć się w 2028 roku i potrwać do 2038 roku, a większość modernizacji ma zostać wykonana w WZL nr 2 w Bydgoszczy. To ważne przypomnienie, że zakup technologii nie kończy się na dostawie urządzenia. Potrzebne są stanowiska testowe, dokumentacja, szkolenie, części, aktualizacje oprogramowania i kompetencje do diagnostyki.

APG-83 ma zbliżyć możliwości sensorowe Jastrzębi do współczesnego środowiska walki oraz ułatwić współdziałanie z F-35. Nie zmieni jednak F-16 w samolot piątej generacji. Kształt płatowca, sygnatura, rozmieszczenie sensorów, fuzja danych i architektura całej platformy pozostają inne. Modernizacja poprawia narzędzie, nie przepisuje jego fizycznych cech.

Polska perspektywa

Radar musi wejść do sieci, nie tylko do nosa samolotu

Pełna wartość APG-83 pojawi się wtedy, gdy ślady z F-16 będzie można szybko łączyć z danymi F-35, naziemnej obrony powietrznej, samolotów dozoru i innych sensorów oraz przekazywać efektorom w wymaganej jakości.

Czego AESA nie potrafi przeskoczyć

Mocne strony
  • Niemal natychmiastowe kierowanie wiązką i szybki powrót do celów priorytetowych.
  • Elastyczne przebiegi pozwalające przeplatać poszukiwanie, śledzenie, mapowanie i wsparcie uzbrojenia.
  • Rozproszona architektura modułów ograniczająca skutki części awarii.
  • Większa możliwość adaptacji częstotliwości, charakterystyki i harmonogramu w środowisku zakłóceń.
  • Potencjał aktualizacji funkcji przez oprogramowanie bez wymiany całej apertury.
Ograniczenia
  • Pole widzenia nieruchomej anteny pozostaje ograniczone, a skanowanie daleko od osi pogarsza charakterystykę wiązki.
  • Wysoka cena modułów, produkcji, kalibracji, testowania i specjalistycznego serwisu.
  • Duże wymagania energetyczne oraz termiczne, szczególnie na małych platformach.
  • Brak jednego zasięgu: wynik zależy od celu, pasma, tła, geometrii, czasu i zakłóceń.
  • Oprogramowanie i planer zadań mogą stać się wąskim gardłem mimo bardzo dobrej anteny.

Wiązka sterowana elektronicznie słabnie i zniekształca się przy skanowaniu daleko od osi anteny. Myśliwiec nie obserwuje więc z jednakową jakością całej półsfery przed sobą. Aby uzyskać pokrycie wokół platformy, stosuje się kilka nieruchomych ścian, mechaniczny obrót, dodatkowe sensory albo manewr samego nosiciela.

AESA nie rozwiązuje również problemu horyzontu radarowego. Cel lecący bardzo nisko może zostać zasłonięty krzywizną Ziemi, ukształtowaniem terenu, zabudową lub falowaniem morza. Umieszczenie sensora wyżej i współpraca wielu platform pomagają, lecz żadna moc obliczeniowa nie pozwala zobaczyć przez planetę.

Najlepsza antena może zostać ograniczona przez niedojrzałe oprogramowanie. GAO odnotowywało w programach AESA problemy z zawieszaniem, harmonogramem śledzenia, wykrywaniem usterek i odkładaniem części funkcji do późniejszych wersji. Osiągi radaru są więc wynikiem ciągłej pracy nad kodem i testami, nie tylko jednorazowego projektu sprzętu.

Siedem mitów o radarach AESA

Fakty zamiast marketingu

MIT 01

„AESA nie ma ruchomych części”

Sama wiązka nie wymaga obrotu anteny, ale część systemów nadal mechanicznie obraca lub pochyla całą aperturę dla większego pokrycia.

MIT 02

„Każdy AESA ma większy zasięg”

Architektura daje potencjał, lecz zasięg zależy od apertury, mocy, celu, pasma, czasu i przetwarzania.

MIT 03

„Radar robi wszystko jednocześnie”

Funkcje są szybko przeplatane i konkurują o czas, energię, pamięć oraz moc obliczeniową.

MIT 04

„AESA jest niewykrywalny”

Emisję można utrudnić do przechwycenia i sklasyfikowania, ale nie usunąć jej fizycznej obecności.

MIT 05

„Zakłócenia na niego nie działają”

AESA ma więcej metod obrony, lecz nadal może stracić zasięg, jakość śladu lub czas przez silne i adaptacyjne zakłócanie.

MIT 06

„Uszkodzone moduły nie mają znaczenia”

Pojedyncze awarie mogą być tolerowane, ale ich liczba oraz położenie wpływają na moc, listki boczne i jakość wiązki.

MIT 07

„Nowy radar czyni stary samolot piątą generacją”

Sensor może radykalnie poprawić możliwości, lecz nie zmienia sygnatury płatowca, całej fuzji danych ani architektury platformy.

Przyszłość: rozproszone apertury i radar jako oprogramowanie

Rozwój aktywnych anten zmierza w stronę większej integracji funkcji radarowych, łączności i walki elektronicznej. Ta sama apertura może w różnych chwilach wykrywać, przesyłać dane, lokalizować emisje albo zakłócać. Granice pomiędzy radarem, radiem i systemem walki elektronicznej będą coraz częściej wyznaczane przez oprogramowanie oraz certyfikowane tryby pracy.

Drugim kierunkiem jest rozproszenie. Kilka sensorów może obserwować cel z różnych miejsc, dzielić się surowymi pomiarami lub gotowymi śladami i wykorzystywać geometrię bistatyczną albo multistatyczną. Utrudnia to optymalizację stealth przeciw jednemu kierunkowi, ale wymaga bardzo dokładnej synchronizacji czasu, położenia, kalibracji i bezpiecznej łączności.

Uczenie maszynowe może wspierać klasyfikację, rozpoznawanie wzorców zakłóceń i przydział czasu wiązki. Nie powinno być przedstawiane jako magiczne „AI widzące wszystko”. Model musi działać na reprezentatywnych danych, znać własną niepewność, być odporny na zmianę środowiska i pozostawać pod kontrolą procesu decyzyjnego.

Ocena Vardis

Przewaga nie leży w samej antenie

AESA daje konstruktorowi wyjątkowo elastyczne narzędzie. O wyniku decyduje jednak połączenie półprzewodników, chłodzenia, przebiegów, procesorów, oprogramowania, baz danych zagrożeń, wyszkolenia operatora i sieci wymiany informacji.

Płaska antena z tysiącami elementów jest efektownym symbolem współczesnej technologii wojskowej. Jej największa przewaga nie polega na jednej potężnej wiązce, lecz na zarządzaniu informacją i czasem. Radar może szybciej pytać przestrzeń o to, co naprawdę ważne. Nadal musi jednak poprawnie zrozumieć odpowiedź.

Co warto zapamiętać

  • AESA nie jest pojedynczą funkcją ani magicznym wzmacniaczem. To architektura anteny, nadajników, odbiorników, zasilania, chłodzenia i oprogramowania.
  • Elektroniczne sterowanie wiązką pozwala zmieniać kierunek niemal natychmiast, ale pole widzenia anteny nadal ma granice geometryczne.
  • Zasięgu nie da się ocenić bez celu i warunków. Mały dron, myśliwiec, pocisk oraz duży samolot tworzą zupełnie inne problemy detekcji.
  • Odporność na zakłócenia nie oznacza niewrażliwości. Przeciwnik może atakować częstotliwość, listki boczne, odbiornik, łącza danych oraz proces decyzyjny.
  • Wartość radaru zależy od sieci. Sensor, który nie potrafi przekazać dobrej jakości śladu do dowódcy lub efektora, pozostaje kosztownym obserwatorem.

Źródła

  1. Web-based Course – Radar: Introduction to Radar Systems – MIT Lincoln Laboratory
  2. Web-based Course – Adaptive Antennas and Phased Arrays – MIT Lincoln Laboratory
  3. AN/SPY-6 Radar Environmental Assessment – Naval Sea Systems Command
  4. F/A-18 AESA – New Technology Revolutionizes Radar Benefits – NAVAIR
  5. AESA Radar Reaches One Year Flight Test Milestone – NAVAIR
  6. Navy celebrates 100th delivery of AESA radar – NAVAIR
  7. AESA radar launches F-16 into next generation of airpower – U.S. Air Force
  8. AN/APG-81 Active Electronically Scanned Array – Northrop Grumman
  9. SABR APG-83 AESA – Northrop Grumman
  10. Radar with state-of-the-art semiconductor tested at U.S. Army Yuma Proving Ground – U.S. Army
  11. Wideband Selective Propagation Radar System – U.S. Army
  12. Weapon Systems Annual Assessment 2019 – G/ATOR – U.S. Government Accountability Office
  13. Arleigh Burke Destroyers – SPY-6 technology maturity – U.S. Government Accountability Office
  14. Polskie F-16 przejdą modernizację do standardu F-16V – Ministerstwo Obrony Narodowej
  15. Poland – F-16 Viper Midlife Upgrade, Transmittal 24-102 – Defense Security Cooperation Agency
  16. AESA Radar Launches F-16 Into Next Generation of Air Power – Image 2 of 6 – DVIDS
  17. Ground/Air Task Oriented Radar System: G/ATOR – DVIDS
  18. AN/SPY-6(V)1 Radar: Eyes of the fleet! – DVIDS
SB
Autor

Sebastian Baryś

Na co dzień nie zajmuję się zawodowo historią, jednak pomysł stworzenia tego serwisu dojrzewał we mnie przez kilka miesięcy. Jestem pasjonatem historii, a szczególnie okresu II wojny światowej. Dorastałem na „Sensacjach XX wieku” Bogusława Wołoszańskiego, poznając je zarówno w telewizji, jak i w formie książek oraz audycji. Pisanie publikacji pozwala mi łączyć zamiłowanie do odkrywania przeszłości z potrzebą opowiadania o niej w sposób rzetelny, przystępny i angażujący.

Dalej w Vardis
Dobór na podstawie tematu i działu
