Wisła, Narew, Pilica. Jeden system w trzech warstwach
Trzy programy o nazwach rzek to nie trzy zakupy, tylko jedna konstrukcja. O jej wartości decyduje nie zasięg najdroższego pocisku, lecz warstwa dowodzenia - i to, czy znajdzie się tani sposób na strącanie tanich celów.
Z tej publikacji dowiesz się:
- 01Wisła, Narew i Pilica to nie trzy osobne zakupy, tylko trzy warstwy jednego systemu. Spina je IBCS - system dowodzenia, na który podpisano umowę wartą około 2,53 mld dolarów netto.
- 02Wisła to Patriot z pociskami PAC-3 MSE. Pierwsza faza kosztowała 4,75 mld dolarów za dwie baterie, w 2023 roku zamówiono sześć kolejnych, z dostawami w latach 2026-2029.
- 03Narew ma być najliczniejszą warstwą: 23 baterie, 46 jednostek ogniowych, 138 wyrzutni z pociskami CAMM i CAMM-ER, dostawy rozłożone na lata 2027-2035.
- 04Najsłabszym punktem całej konstrukcji jest dół stosu. Przeciw tanim dronom pocisk przechwytujący bywa wielokrotnie droższy od celu, a to jest rachunek, którego nie da się prowadzić w nieskończoność.
Jak czytać ten materiał
Nie jest to zestawienie trzech zakupów, tylko opis jednej konstrukcji. Najpierw pokazujemy, czemu warstwy w ogóle muszą istnieć, potem co składa się na każdą z nich, a na końcu miejsce, w którym ta konstrukcja jest najsłabsza - i dlaczego akurat tam.
Polskie programy obrony powietrznej noszą nazwy rzek i nie jest to przypadek. Wisła, Narew i Pilica opisują kolejne warstwy jednego systemu, a nie trzy niezależne zakupy. Najczęstszy błąd w rozmowach o tym sprzęcie polega na porównywaniu ich ze sobą, jakby konkurowały. Nie konkurują - i gdyby któraś z nich wypadła, pozostałe nie przejęłyby jej zadań.
Dlaczego jedna warstwa nie wystarcza
Obrona powietrzna musi odpowiadać na cele, które nie mają ze sobą prawie nic wspólnego. Pocisk balistyczny wchodzi stromo, z prędkością kilku kilometrów na sekundę, i widać go z daleka. Pocisk manewrujący leci nisko, wolno i kryje się za rzeźbą terenu, więc widać go późno. Dron rozpoznawczy jest mały, zimny i cichy. Dron uderzeniowy typu amunicji krążącej bywa jednorazowy i tani do tego stopnia, że przeciwnik może wysłać ich dziesiątki naraz.
Nie istnieje jeden zestaw, który robi wszystko powyższe dobrze. Pocisk zdolny trafić głowicę balistyczną na dużej wysokości jest za drogi i za duży, żeby strzelać nim do drona za kilkadziesiąt tysięcy złotych. Działko, które zestrzeli drona, nie sięgnie pocisku manewrującego. Stąd warstwy - i stąd trzy programy zamiast jednego.
Średniego zasięgu
- Program
- Wisła
- Środek rażenia
- Patriot, pociski PAC-3 MSE
- Typowe cele
- Pociski balistyczne, manewrujące, lotnictwo
Krótkiego zasięgu
- Program
- Narew
- Środek rażenia
- CAMM i CAMM-ER
- Typowe cele
- Samoloty, śmigłowce, pociski manewrujące, drony
Bardzo krótkiego zasięgu
- Program
- Pilica+
- Środek rażenia
- Działka i pociski Piorun, wyrzutnie CAMM
- Typowe cele
- Drony, cele nisko lecące, osłona stanowisk
Podział uproszczony. W praktyce zakresy warstw zachodzą na siebie, co jest zamierzone - cel przepuszczony przez jedną warstwę ma trafić w zasięg następnej.
Co ten system zastępuje
Skalę przedsięwzięcia widać dopiero wtedy, gdy spojrzeć na punkt wyjścia. Przez trzy dekady po 1989 roku trzon polskiej obrony przeciwlotniczej stanowiły zestawy radzieckiej konstrukcji - Newa i Kub - opracowane w latach sześćdziesiątych, wielokrotnie modernizowane w kraju, ale oparte na założeniach z epoki, w której nie było ani pocisków manewrujących w dzisiejszym rozumieniu, ani bezzałogowców.
Te zestawy miały też wadę, której nie dało się usunąć modernizacją: każdy z nich był osobnym systemem, z własnym radarem i własnym stanowiskiem dowodzenia. Wymiana sprzętu jest w tym programie tylko połową zadania. Drugą połową jest zmiana sposobu, w jaki obrona powietrzna w ogóle działa - z zestawu samodzielnych baterii w jedną sieć.
Wisła: najdroższa warstwa i najtrudniejsze cele

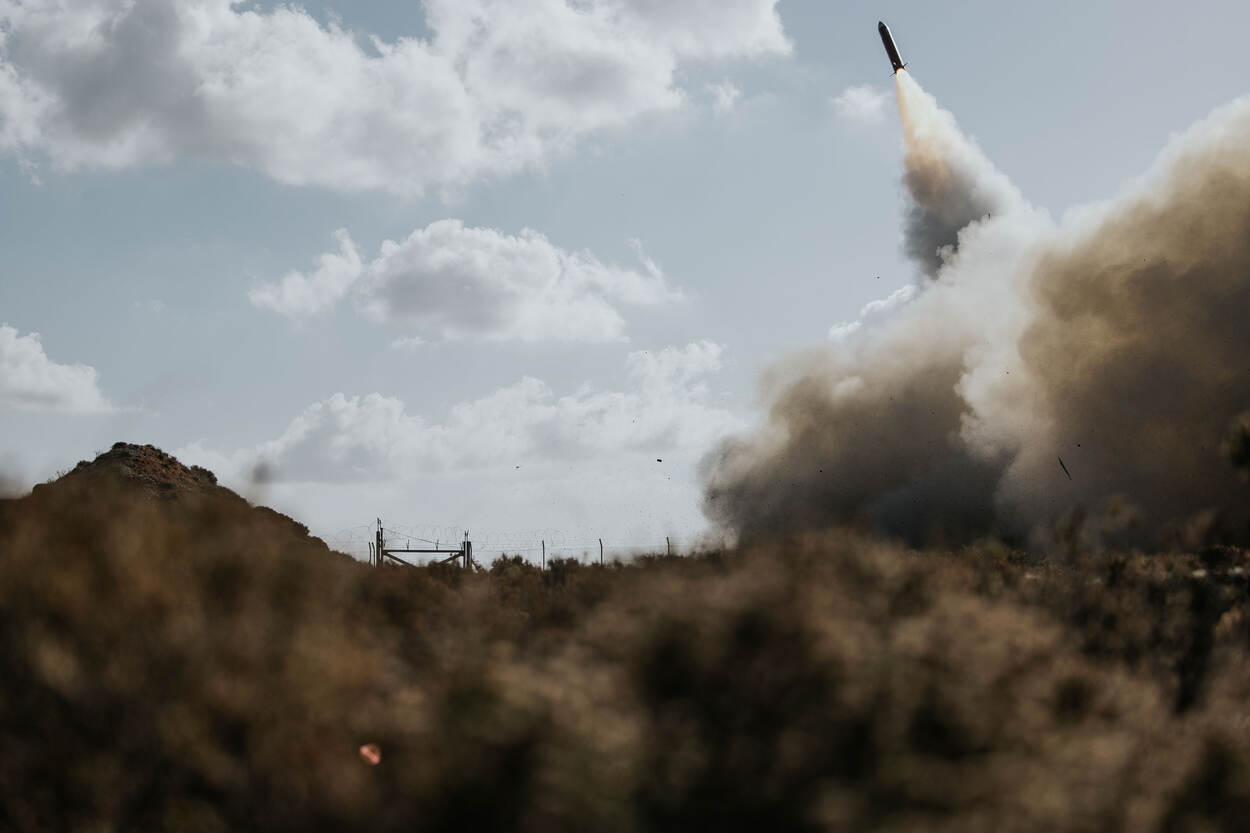

Wisła to Patriot w konfiguracji z pociskami PAC-3 MSE, przeznaczonymi do zwalczania celów aerodynamicznych oraz pocisków balistycznych krótkiego i średniego zasięgu. Pierwsza faza programu objęła dwie baterie, czyli szesnaście wyrzutni, za 4,75 miliarda dolarów. W 2023 roku zamówiono sześć kolejnych baterii, z dostawami zaplanowanymi na lata 2026-2029; docelowo w kraju ma znaleźć się szesnaście jednostek ogniowych.
Warto zwrócić uwagę na udział krajowego przemysłu, bo odróżnia on ten kontrakt od zwykłego zakupu gotowego sprzętu. Polskie podmioty odpowiadają za produkcję i dostawę wyrzutni M903, elementów pocisków PAC-3 MSE oraz komponentów zabezpieczenia logistycznego. To nie jest transfer technologii w pełnym rozumieniu, ale też nie jest to wyłącznie import.
Narew: warstwa, która ma być najliczniejsza
Narew jest programem o największej skali liczbowej. Potrzeby określono na 23 baterie, czyli 46 jednostek ogniowych. Umowy z 2023 roku objęły 138 wyrzutni z zapasem pocisków, a dostawy rozłożono na lata 2027-2035. Środkiem rażenia jest brytyjski CAMM o zasięgu około 25 kilometrów i pułapie do 10 kilometrów oraz jego wersja CAMM-ER sięgająca około 40 kilometrów.

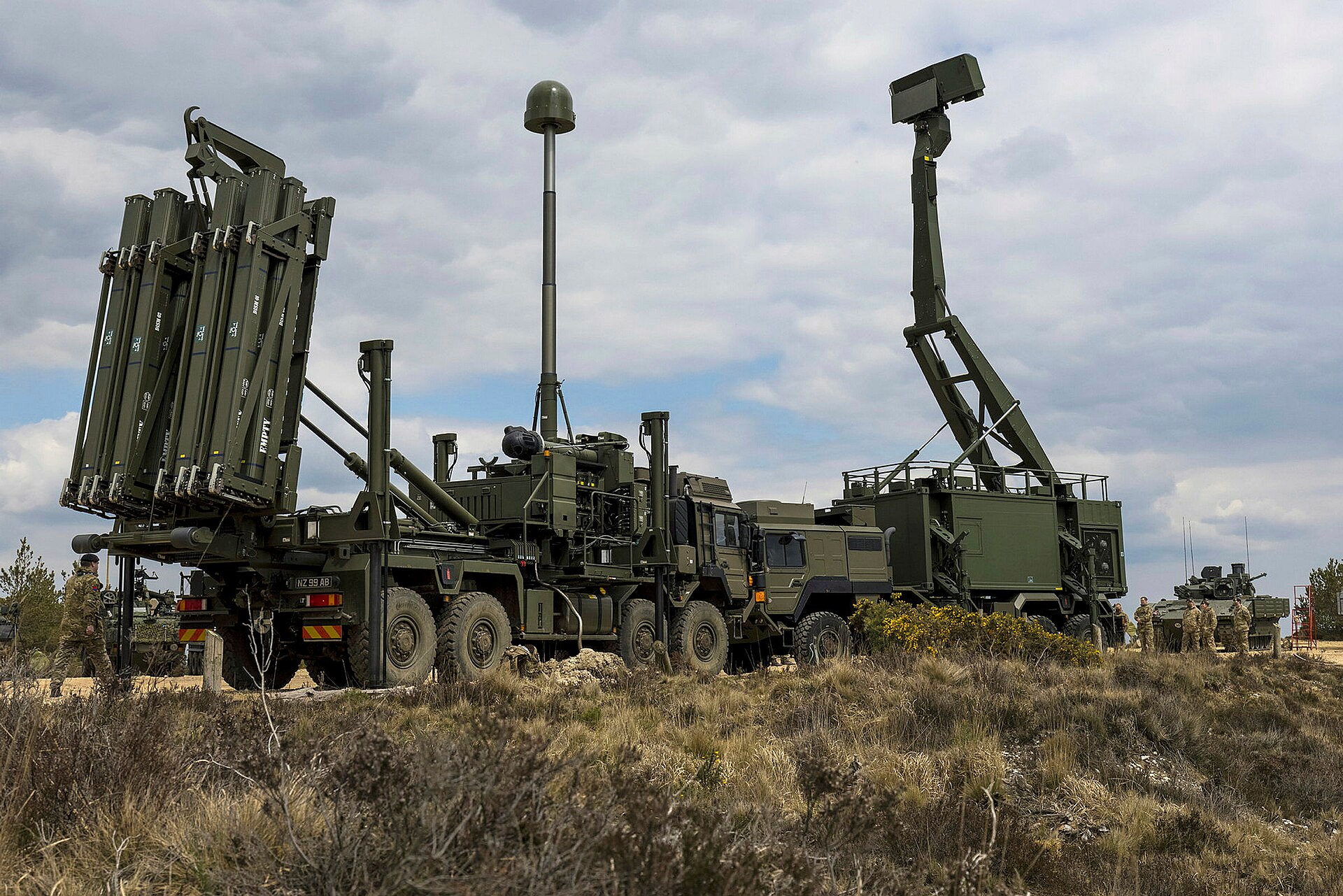

CAMM ma cechę, która w tej warstwie znaczy więcej niż zasięg: startuje pionowo, wyrzucany z kontenera, i dopiero w powietrzu uruchamia silnik oraz obiera kierunek. Wyrzutnia nie musi więc być obrócona w stronę zagrożenia, a stanowisko da się rozwinąć szybciej i ukryć lepiej. Przy obronie punktowej, gdzie liczy się czas reakcji i przetrwanie stanowiska, to realna przewaga.
Zanim ruszył program w pełnej skali, powstała jego zmniejszona wersja pomostowa, nazwana Małą Narwią. Złożono ją z elementów dostępnych od ręki: stacji radiolokacyjnej Soła, urządzeń kierowania ogniem Zenit, wyrzutni iLauncher na podwoziu Jelcza, wozów transportowo-załadowczych oraz pocisków CAMM. Rozwiązanie było prowizoryczne z założenia, ale dało wojsku realną zdolność i pozwoliło zebrać doświadczenia na kilka lat przed dostawami docelowymi.
IBCS, czyli najważniejszy element, którym się nie strzela
Gdyby trzeba było wskazać jedną rzecz, od której zależy, czy ten system zadziała, nie byłby to żaden pocisk. Byłby to IBCS - Integrated Battle Command System, warstwa dowodzenia spinająca radary i wyrzutnie obu programów. Umowę wykonawczą na jego elementy dla drugiej fazy Wisły oraz dla Narwi podpisano na kwotę około 2,53 miliarda dolarów netto.
Sens tej architektury najlepiej widać na przykładzie. W układzie klasycznym bateria widzi to, co widzi jej własny radar, i strzela tym, co ma. W układzie sieciocentrycznym radar Wisły może wykryć cel i przekazać go wyrzutni Narwi, jeśli to ona jest w stanie go dosięgnąć. Radar przestaje być przypisany do wyrzutni, a stanowiska ogniowe stają się zasobem wspólnym. Bez tej warstwy trzy programy byłyby trzema osobnymi systemami stojącymi obok siebie.
Od wykrycia do decyzji, kto strzela
- 01Wykrycie
Dowolny radar w sieci
Cel wykrywa ten czujnik, który akurat ma go w polu widzenia - niekoniecznie ten, który należy do baterii mającej strzelać.
- 02Obraz sytuacji
Jeden ślad zamiast kilku
System łączy odczyty z różnych radarów w jeden ślad. Bez tego ten sam cel widziany przez dwa radary bywa liczony jako dwa osobne.
- 03Przydział
Wybór środka rażenia
Decyzja, która warstwa przejmuje cel, zapada na podstawie jego charakterystyki i dostępności stanowisk - a nie na podstawie tego, kto go zobaczył.
- 04Naprowadzanie
Dane z sieci, nie z własnego radaru
Wyrzutnia może odpalić pocisk do celu, którego jej własny czujnik nie widzi, korzystając z danych przekazanych przez sieć.
- 05Ocena
Czy cel przestał istnieć
Sieć potwierdza skutek i w razie potrzeby przydziela cel ponownie, zanim zdąży on wejść w głąb bronionego obszaru.
WniosekSchemat uproszczony. Pomijamy w nim procedury identyfikacji swój-obcy oraz koordynację z lotnictwem, bez których żadne z tych działań nie może się odbyć.
Sensory: część, którą Polska robi sama
W sieci opisanej wyżej najciekawszy jest dla nas element, o którym mówi się najmniej - radary. Głównym sensorem Narwi ma być Sajna, radar wielofunkcyjny kierowania ogniem opracowany przez PIT-RADWAR wspólnie z Politechniką Warszawską i Wojskową Akademią Techniczną, z pracami prowadzonymi od 2012 roku. Pracuje w paśmie C, ma antenę z elektronicznym skanowaniem wiązki i około półtora tysiąca modułów nadawczo-odbiorczych.
Producent wskazuje, że urządzenie jest przygotowane również do naprowadzania pocisków warstwy średniego zasięgu, czyli może pracować także na rzecz Wisły. Uzupełnieniem są mobilne stacje krótkiego zasięgu Soła i Bystra, zewnętrznie podobne, bo osadzone na tym samym podwoziu, ale różniące się konstrukcją anteny i pasmem pracy. To jest ta część systemu, w której polski udział nie ogranicza się do montażu.
Pilica+ i dół stosu

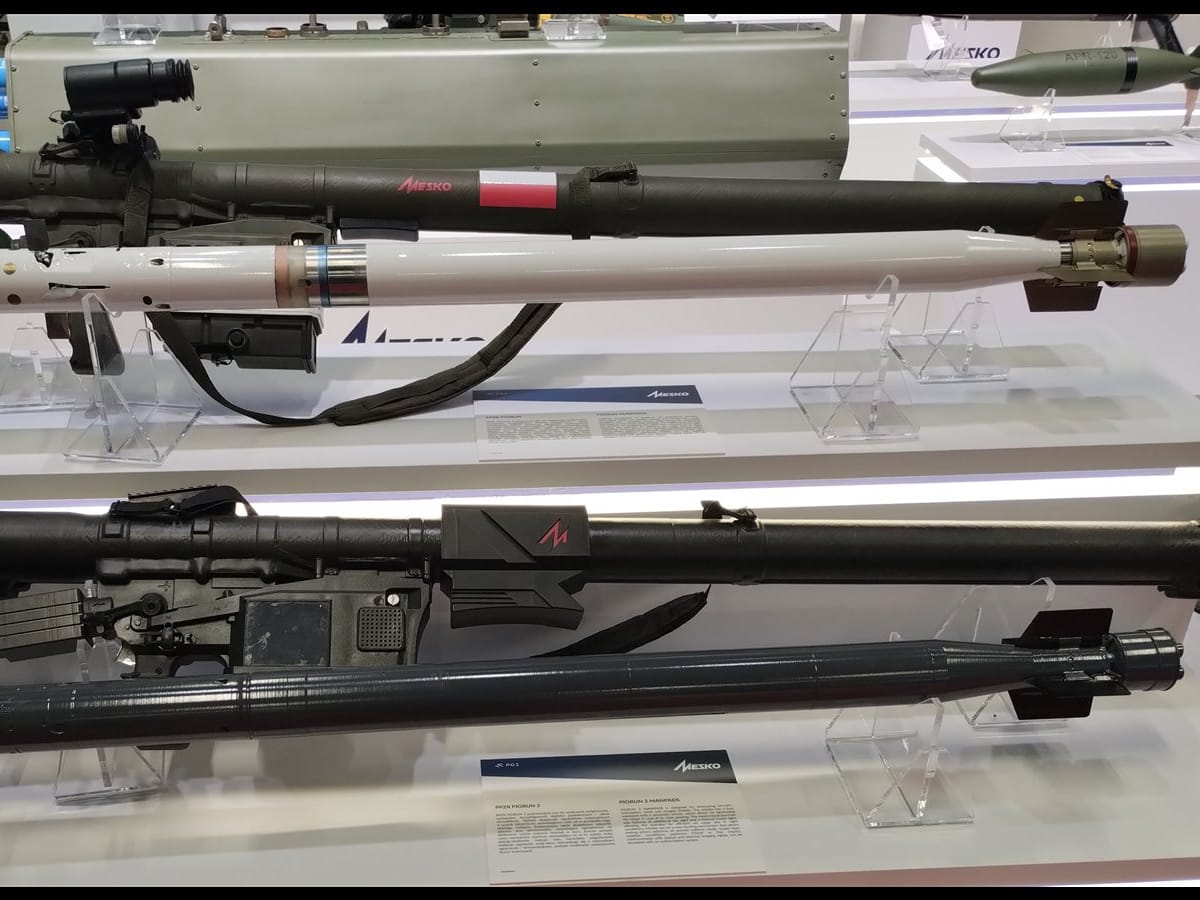

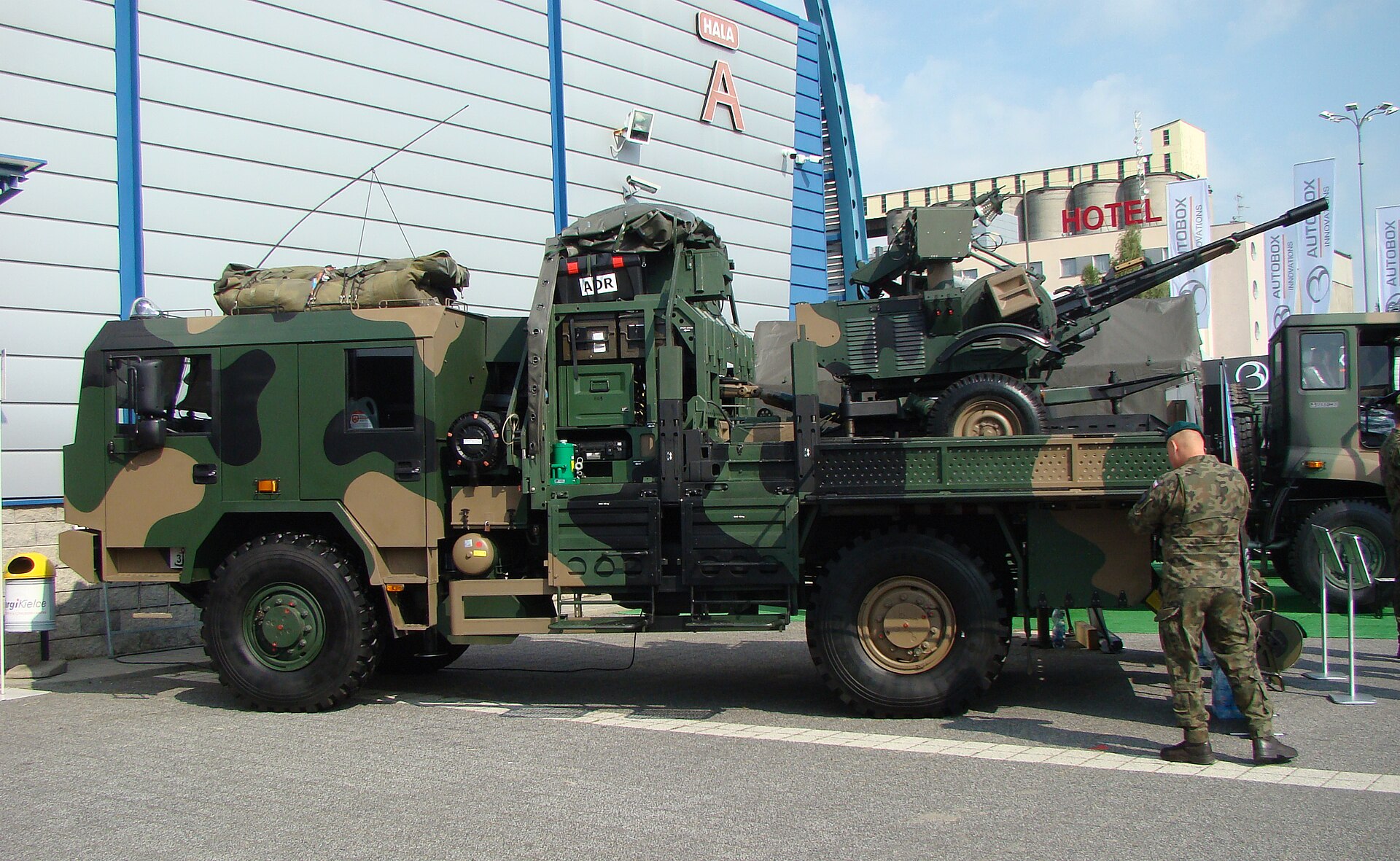

Najniższa warstwa jest najmniej efektowna i najczęściej pomijana w rozmowach. Pilica+ to zestawy łączące artylerię lufową z pociskami Piorun, a w rozszerzonej postaci również z wyrzutniami CAMM. Wojsko ma otrzymać szesnaście dodatkowych zestawów, a znaczna część kontraktu o wartości około trzech miliardów złotych przypada Zakładom Mechanicznym Tarnów. W skład zestawu wchodzi sześć jednostek ogniowych, stanowisko dowodzenia, stacja radiolokacyjna i pojazdy specjalistyczne.
Ta warstwa ma zadanie, które łatwo przeoczyć: chroni pozostałe. Bateria Patriot jest celem o wysokim priorytecie i sama siebie nie obroni przed nisko lecącym dronem, bo jej pociski są przeznaczone do zupełnie innych zadań. Obrona przeciwlotnicza bez dolnej warstwy jest systemem, który potrafi zestrzelić pocisk balistyczny, a traci wyrzutnie od ataku, którego nie przewidziano w tabeli celów.
Dziura na dole: kiedy przechwyt kosztuje więcej niż cel
Tutaj leży najpoważniejszy problem całej konstrukcji i nie jest to problem wyłącznie polski. Pocisk przechwytujący z górnych warstw kosztuje wielokrotnie więcej niż dron, w który trafia. Przy pojedynczych naruszeniach przestrzeni powietrznej nie ma to znaczenia - liczy się skuteczność. Przy nalocie złożonym z dziesiątek tanich maszyn rachunek zaczyna działać na korzyść atakującego, nawet jeśli obrona trafia za każdym razem.
Wydarzenia ostatnich tygodni pokazały, że nie jest to rozważanie teoretyczne. Bezzałogowce naruszały przestrzeń powietrzną państw NATO, a jeden z nich uderzył w infrastrukturę kolejową. Każda taka sytuacja stawia to samo pytanie: czym strzelać, żeby trafić i nie zbankrutować. Odpowiedzią są środki tańsze od pocisku kierowanego - artyleria lufowa, walka elektroniczna i systemy nakierowane wprost na zwalczanie bezzałogowców.
- Architektura sieciocentryczna: radar i wyrzutnia nie muszą należeć do tej samej baterii.
- Wspólny system dowodzenia dla warstwy średniego i krótkiego zasięgu, a nie dwa osobne rozwiązania.
- Skala Narwi - 23 baterie - daje gęstość osłony, której pojedyncze baterie średniego zasięgu nie zapewnią.
- Znaczący udział krajowego przemysłu w produkcji wyrzutni, pocisków i zabezpieczenia logistycznego.
- Warstwy zachodzą na siebie, więc cel przepuszczony przez jedną trafia w zasięg następnej.
- Harmonogram rozciągnięty do lat trzydziestych, przy zagrożeniu istniejącym już dziś.
- Rachunek kosztów przy tanich dronach działa na niekorzyść obrony.
- Zależność od zagranicznych dostawców pocisków i kluczowych elementów systemu dowodzenia.
- Złożoność integracji: najtrudniejszą częścią programu jest spięcie elementów, a nie ich zakup.
- Obsada i wyszkolenie - system tej wielkości wymaga kadry, której nie da się zbudować szybciej niż sprzęt.
Co obserwować dalej
Pierwsze baterie II fazy Wisły na przełomie 2026 i 2027
To pierwszy sprawdzian harmonogramu, od którego zależy cała reszta programu.
Testy poligonowe łączące Wisłę i Narew
Dopiero wspólne strzelania pokażą, czy warstwa dowodzenia działa tak, jak zakłada umowa.
Odpowiedź na tanie drony
Decyzje o środkach tańszych od pocisku kierowanego będą najważniejszym wskaźnikiem tego, czy wnioski z ostatnich tygodni zostały wyciągnięte.
Ile pocisków powstanie w Polsce
Zdolność wytwarzania amunicji rakietowej na miejscu decyduje o tym, jak długo system wytrzyma intensywne użycie.
Wisła, Narew i Pilica opisywane osobno są zestawem kosztownych zakupów. Opisywane razem są próbą zbudowania czegoś, czego Polska nigdy nie miała: obrony powietrznej rozumianej jako sieć, w której każdy czujnik pracuje na rzecz każdej wyrzutni. Rozstrzygnie się to nie na zestawieniach zasięgów, lecz na dwóch rzeczach znacznie mniej efektownych - terminach dostaw i tym, czy uda się znaleźć tani sposób na strącanie tanich celów.
Co warto zapamiętać
- O wartości obrony powietrznej decyduje warstwa dowodzenia, a nie zasięg najdroższego pocisku. Radar, który widzi, musi umieć podać cel wyrzutni, która akurat może go dosięgnąć.
- Warstwy nie zastępują się nawzajem. Patriot nie jest lepszą Narwią, tylko odpowiedzią na inny cel - i odwrotnie.
- Harmonogram jest tu istotniejszy od parametrów: pełny system ma powstawać do połowy lat trzydziestych, a zagrożenie testuje polskie niebo już teraz.
- Zwalczanie tanich dronów wymaga taniego środka rażenia. Bez niego każdy udany przechwyt jest jednocześnie przegranym rachunkiem ekonomicznym.
